齿科多功能点焊机
一、概述
SDH-3000齿科多功能焊机，在工作时把两需要连接的焊件压紧、通电后靠CPU直接控制触发，在瞬间大量释放能量，使得两接触面产生大量的热量，迅速加热到它的熔点温度。这样，焊件就被紧紧地焊接在一起。
设计新颖，使用方便，性能安全可靠
完全模拟“电容冲放电模式”
焊点无斑痕
焊接不同规格不锈钢丝、不锈钢薄板等材料的小型零
广泛地应用于口腔正畸，而且也可用于电器、仪表等行业

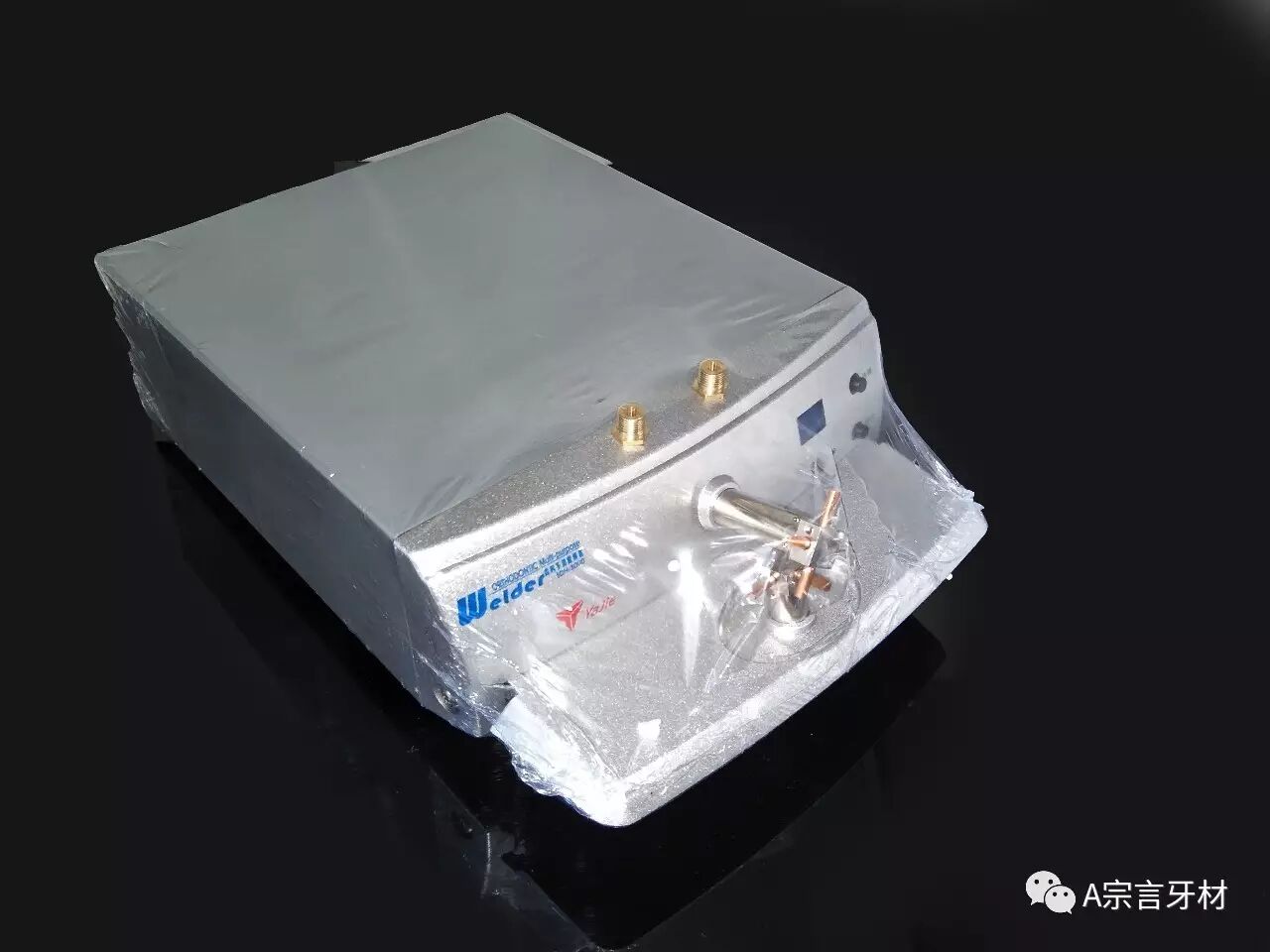

主机
二、主要技术性能
电源电压：220V±10% /110V±10%
电源频率：50Hz/60Hz
输入功率：不大于0.5KVA
三、使用方法
1、焊接前先检查电极，如发现被氧化，则用细砂纸将焊接点砂光。

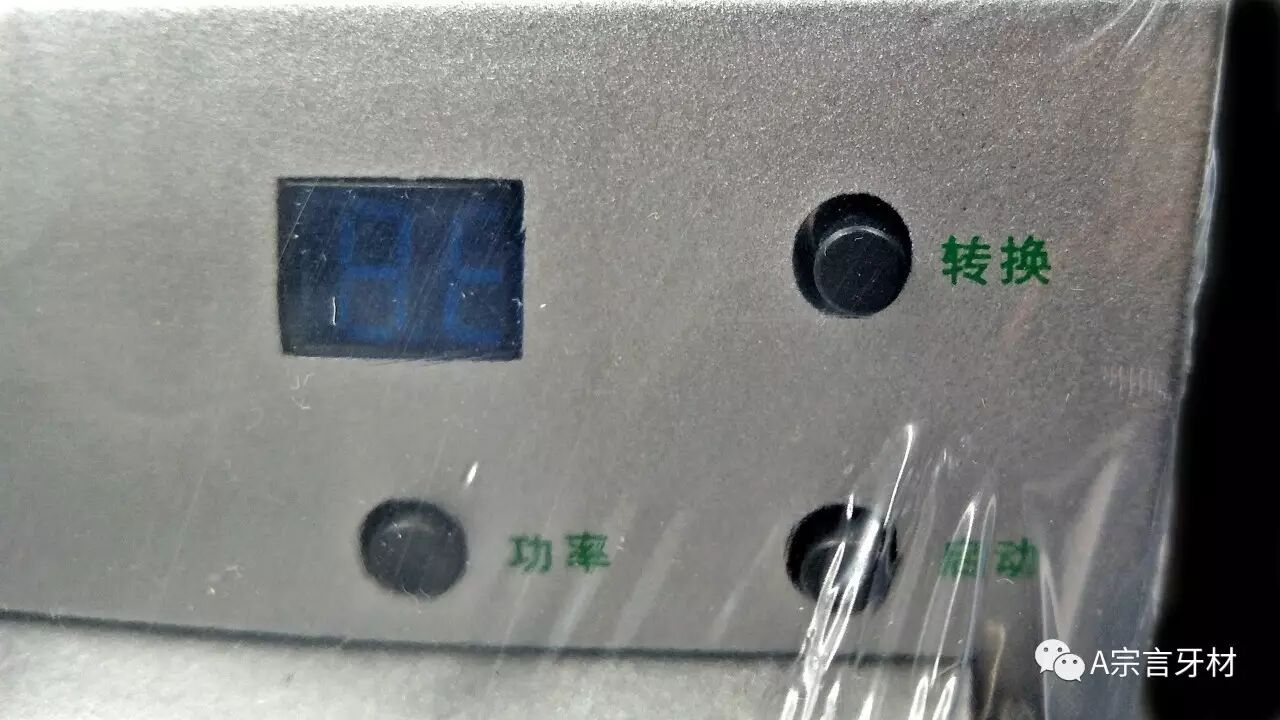

2、接通电源，打开电源开关，仪器处于最近一次工作状态。用户可根据工作需要重新改变设置，按SOLDERING键选取状态，按SELECT键选取能量。“00～29”为点焊状态，分三十档，数越大表示能量越大；“t0～t9”为退火状态，分十档，数越大表示能量越大；“ q0-q9”为钎焊状态，分十档，数越大表示能量越大。START键为脚踏开关联动工作键，用户必须在仪器处于相应的工作状态下使用，以免误操作损坏仪器。
| 档 位 | 00～02 | 03～17 | 18～29 |
| 焊接厚度（直径） | <0.2mm | 0.2～1.6mm | >1.8mm |

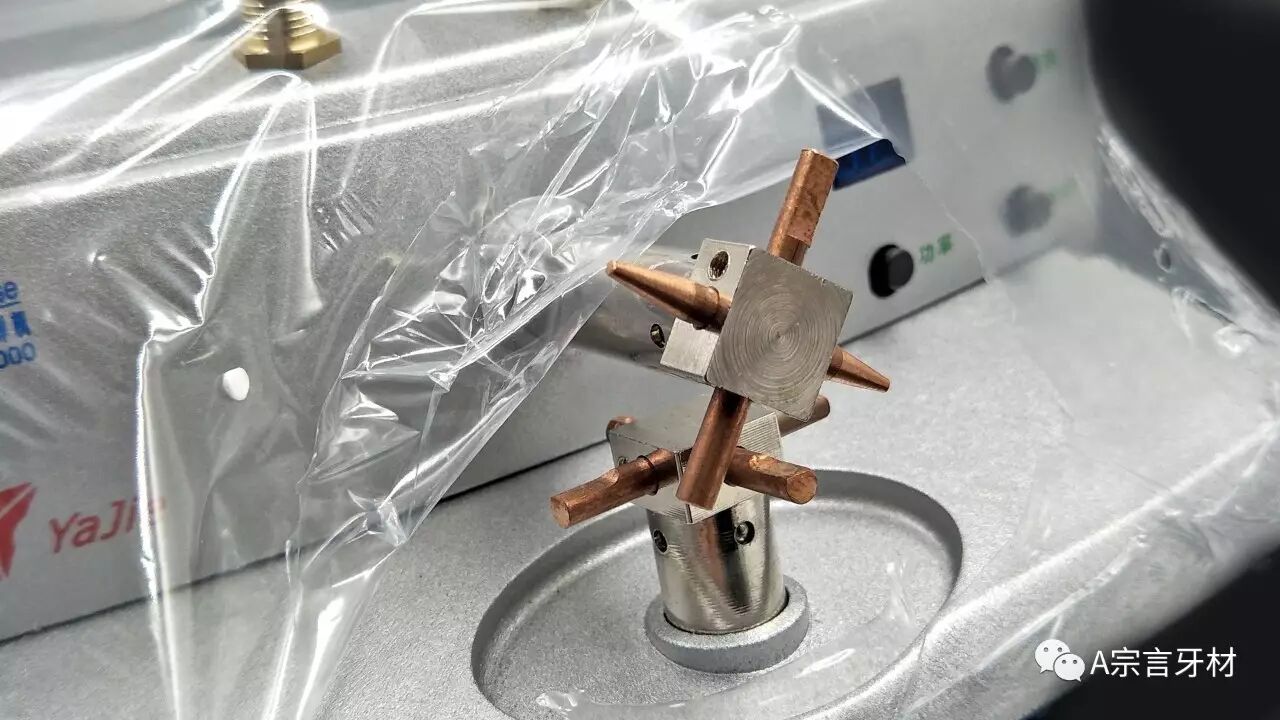

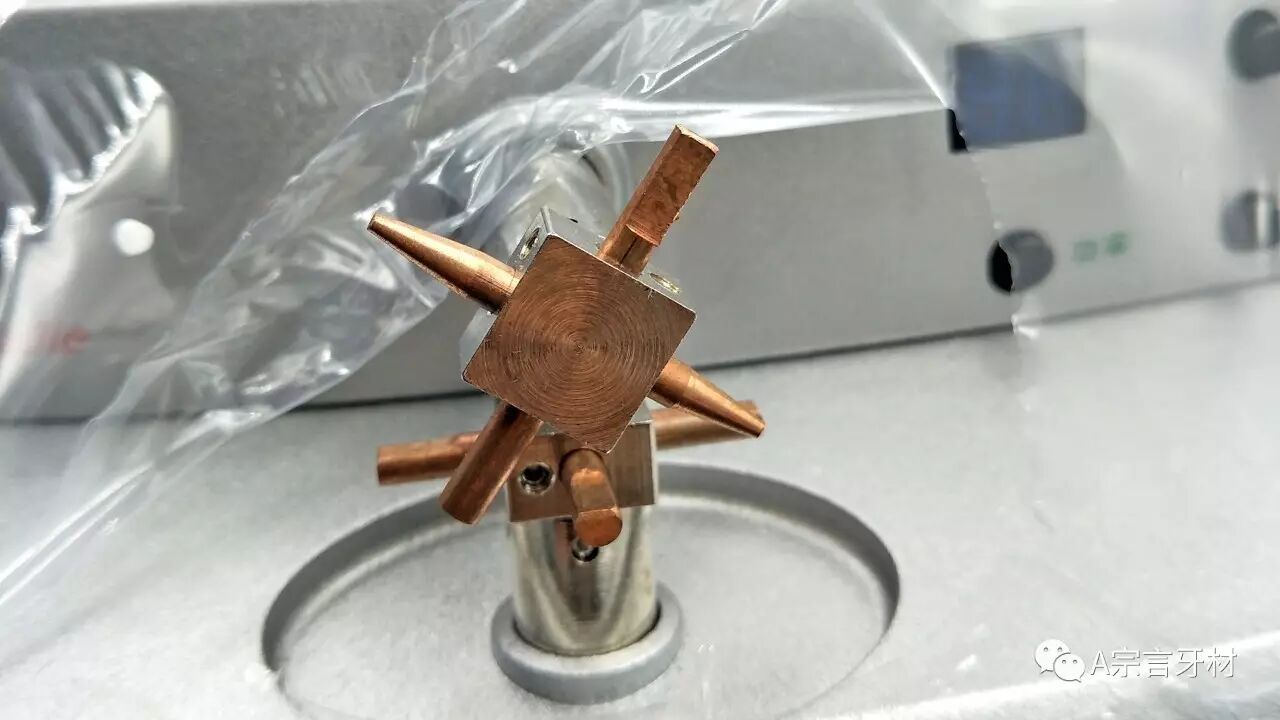

点焊焊杆装置
⑴ 点焊：点焊时用铜电极,顺时针转动上下电极90°,将合适的电极对应,根据点焊工件的厚薄,调节按钮,将能量显示调至合适位置。双手持工件并按下活动按板，将需焊接之工件置于上、下两电极之间，缓缓松开按板，使工件压紧后即踩下脚踏开关或按START键，焊接完成，按下按板，取下工件。
⑵ 钎焊：根据工件不同，选取钎焊档“9X”，钎焊时请使用粗电极。顺时针转动上下电极，使两只较粗的电极对应，选取钎焊档将工件放在两电极之间，涂上焊媒和银焊粉，踩动脚踏开关或按START键直至工件发红即可。
⑶ 退火（回火）：
a) 根据工件不同，选取退火档“tX”，将上电极旋转45°（即将上下电极分开）；
b) 装上机顶退火装置，压下中间的压板键使得上退火板与两退火极分离；
c) 将工件置于上退火板与退火电极之间；

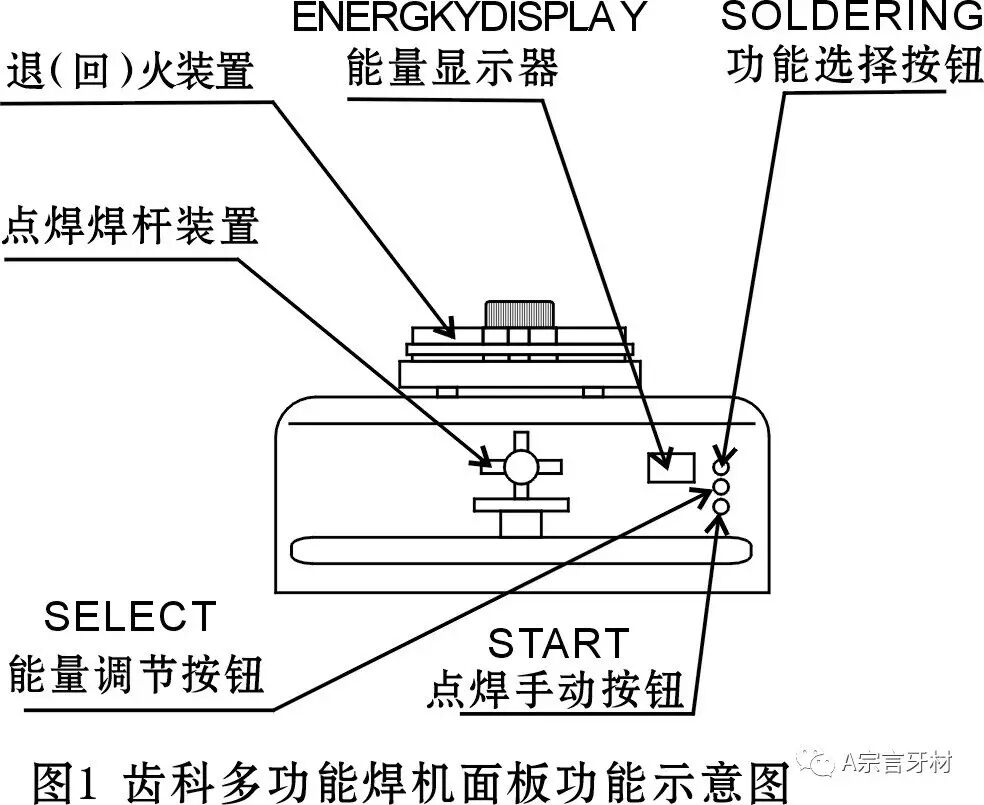

d) 踩下脚踏开关或按START键即可完成退火。（见示意图）

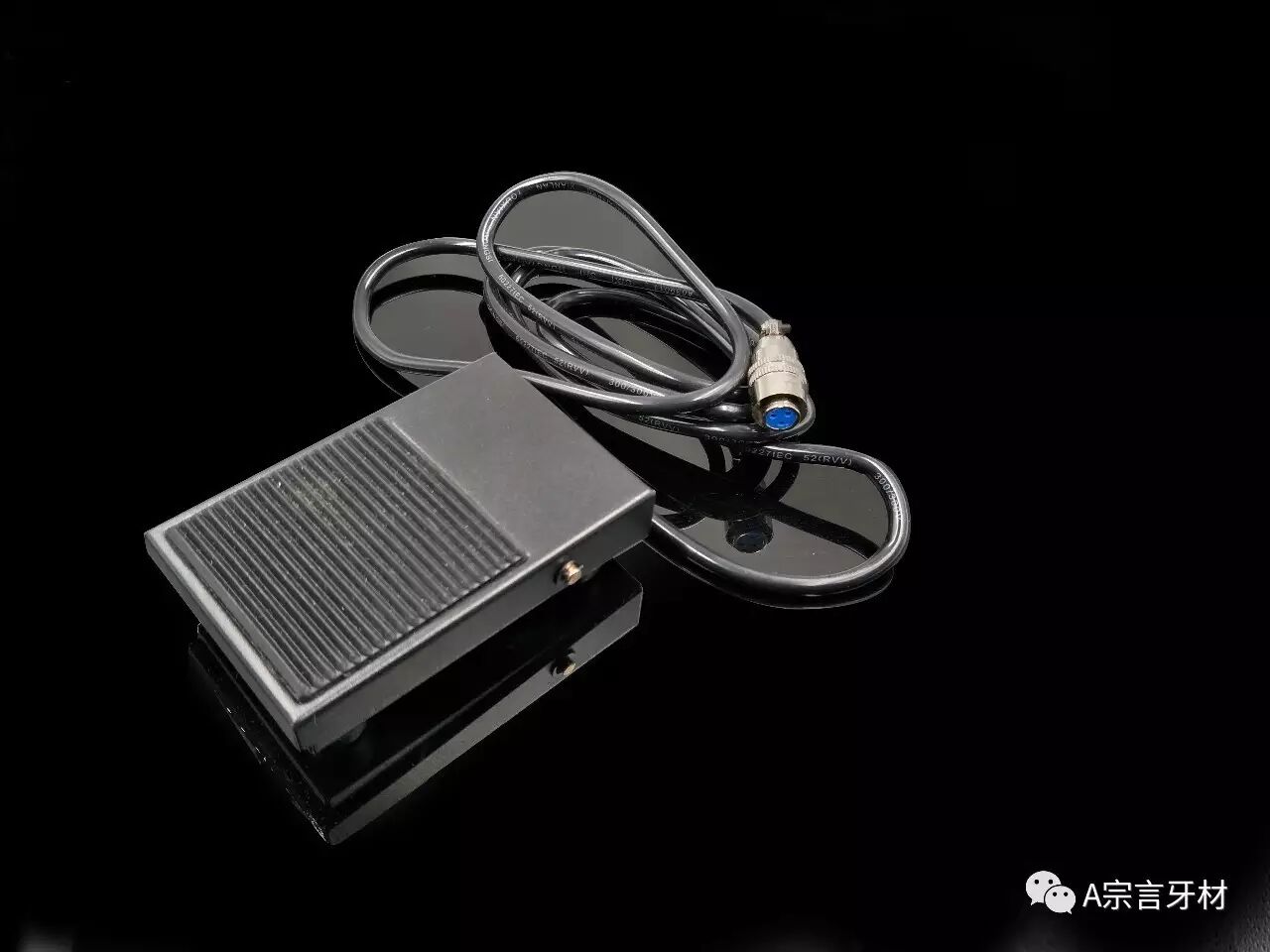

（脚踏装置）
四、注意事项
1、仪器在使用过程中，避免剧烈震动。
2、各开关在使用时，施力要适当。
3、仪器使用完毕，旋转上或下电极成45°，以隔绝上、下电极。
4、放置干燥通风处，避免受潮。
5、严禁在无工件的状态下点焊。

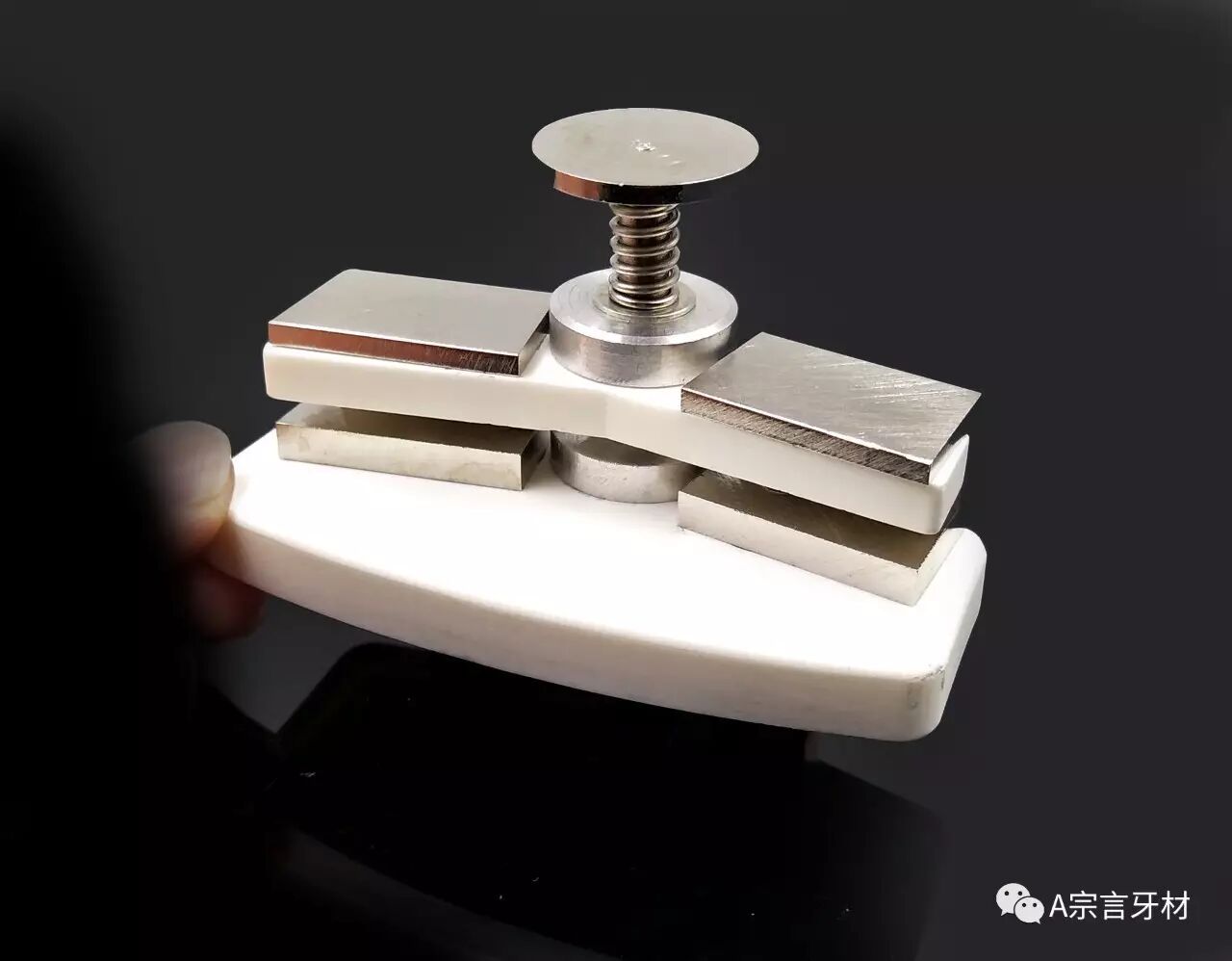

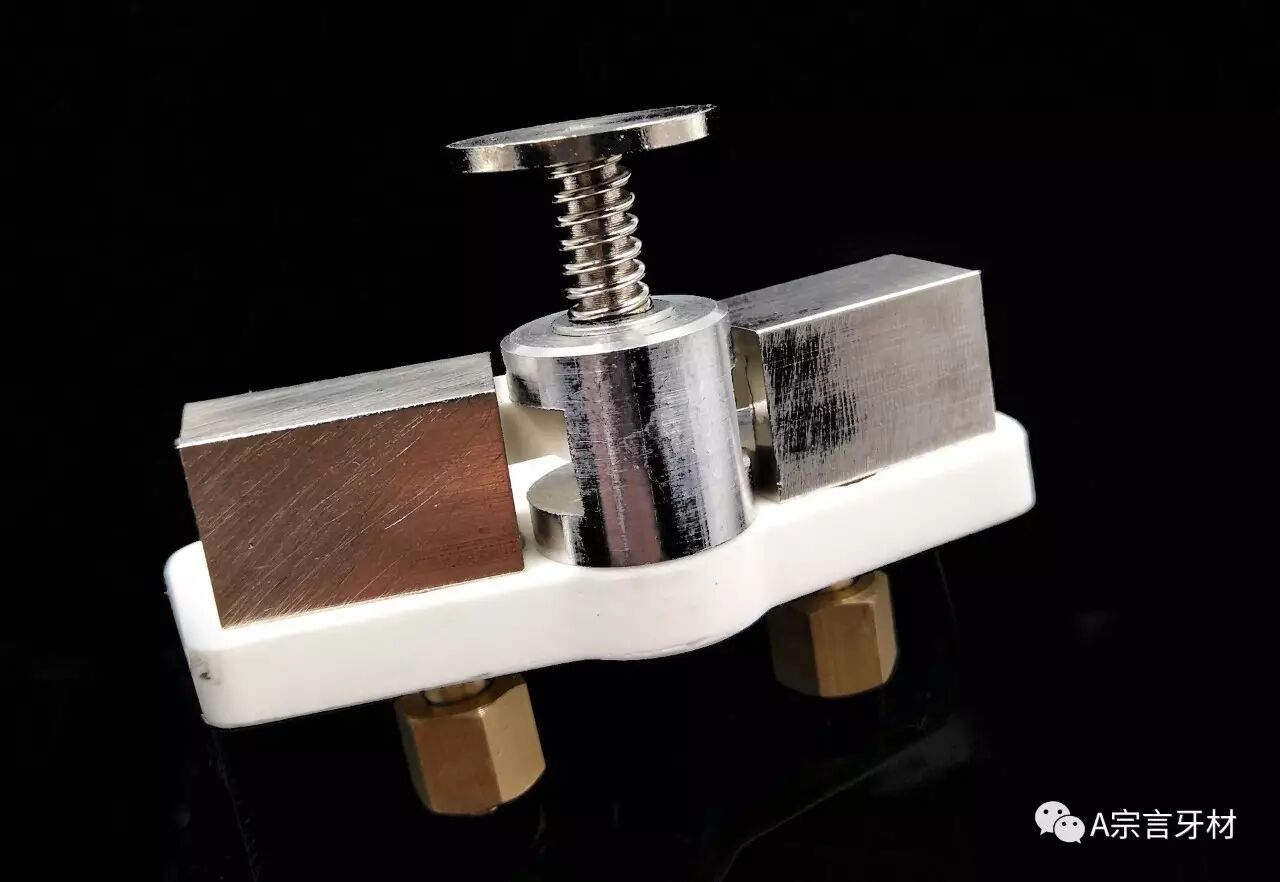

退火装置
五、一般故障原因及维修
1、仪器不工作，保险丝熔断，换保险丝。
2、工作时不放电，检查脚踏开关。
六、齿科多功能焊机组成部件（每台设备应配有）
1、主机 1只
2、保修卡 1份
3、电源线 1根
4、合格证 1份
5、保险丝管 1只（10A玻管）
6、脚控开关 1只
7、退火装置 1套
