注：碳钢法兰作为标准提供，也可提供不锈钢法兰。
证书
本产品可提供阀体和阀盖的EN 10204 3.1.B证书。
注：如需证书，请在订货时注明。
工作范围
本产品不能用于此区域
本产品不应用于此区域，否则可能会损坏其内部件。
A-B 螺纹，承插焊和法兰。
A-C 法兰BS 4504 PN40。
A-D 法兰ANSI 150。
温度℃
饱和蒸
汽曲线
压力bar g
简介

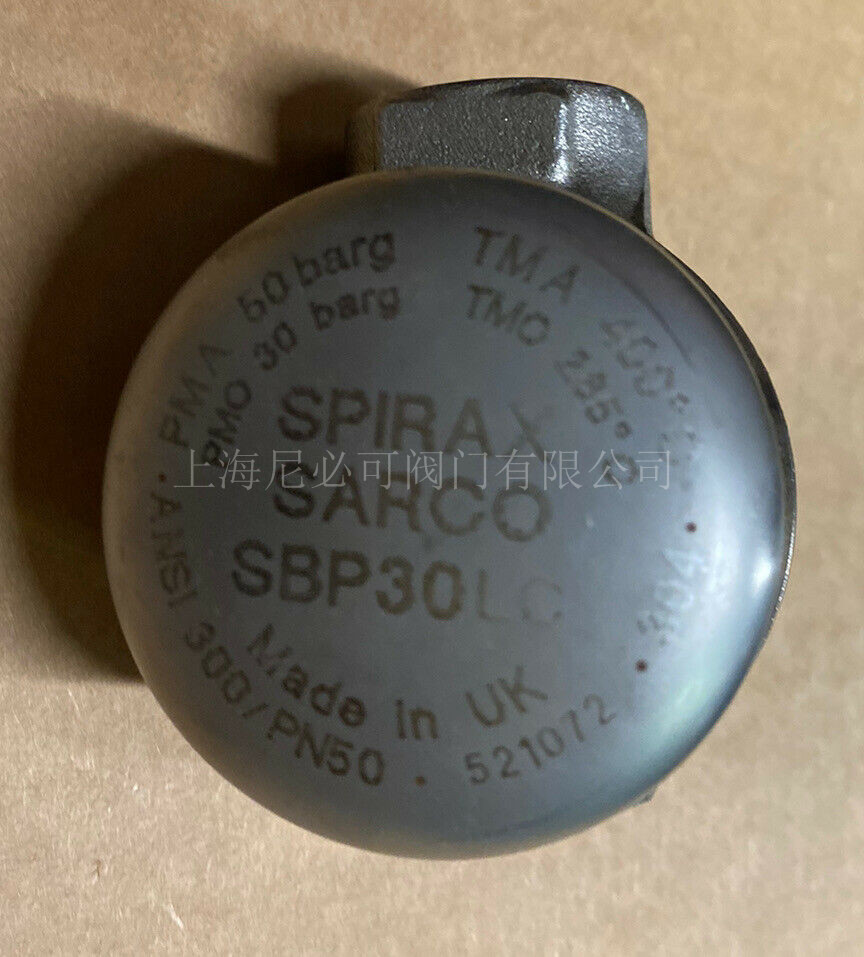

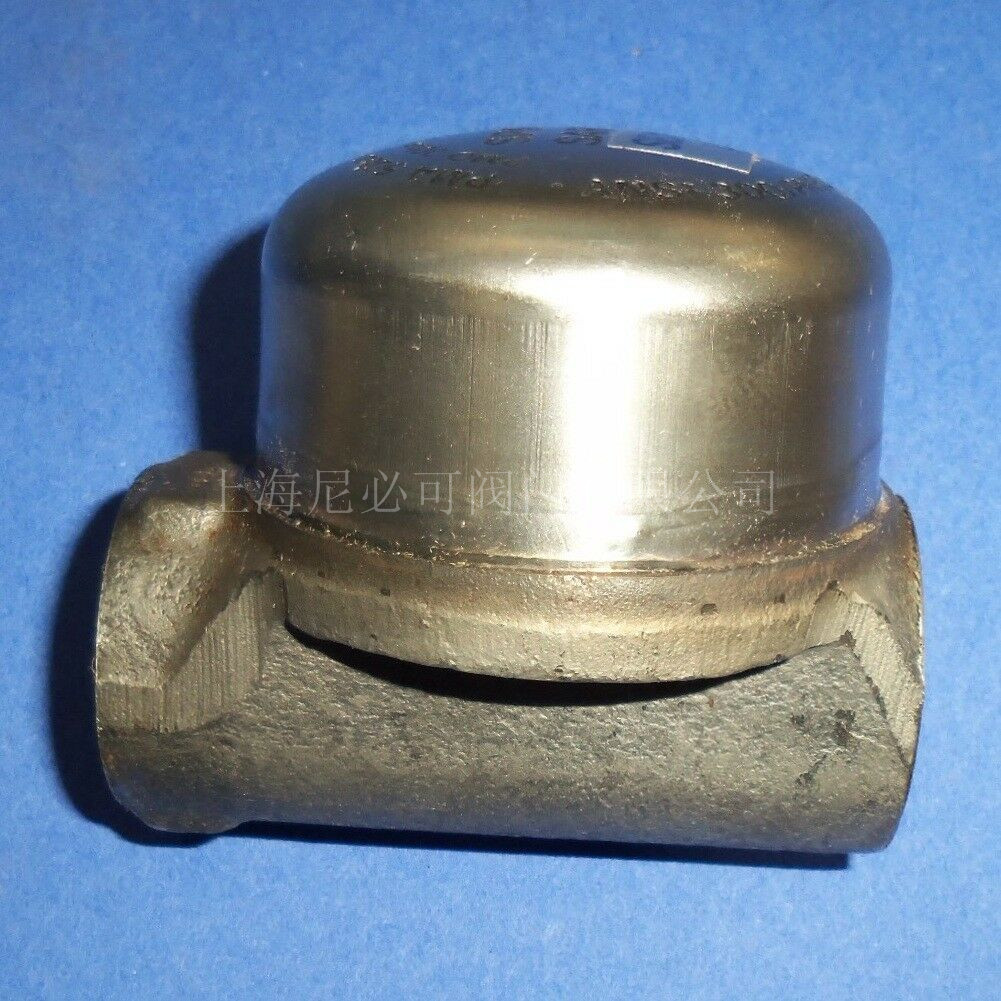

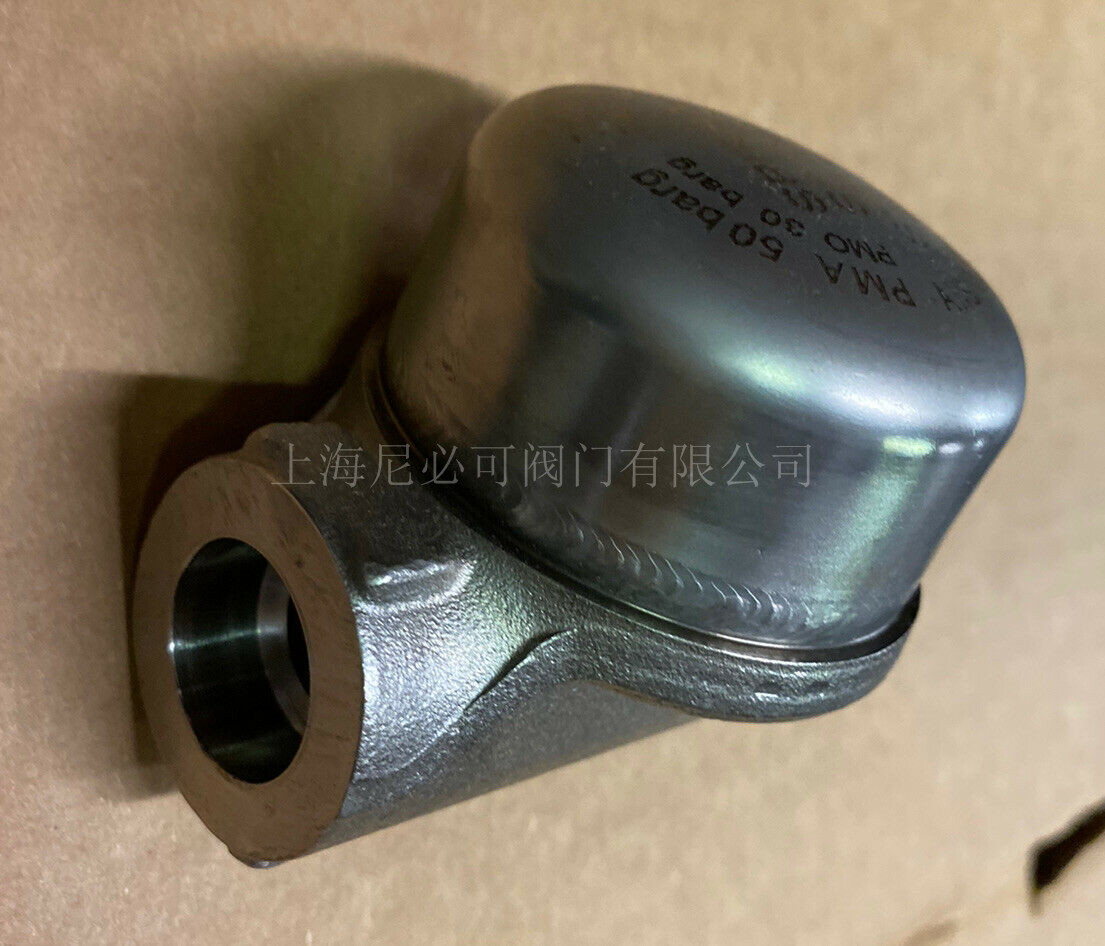

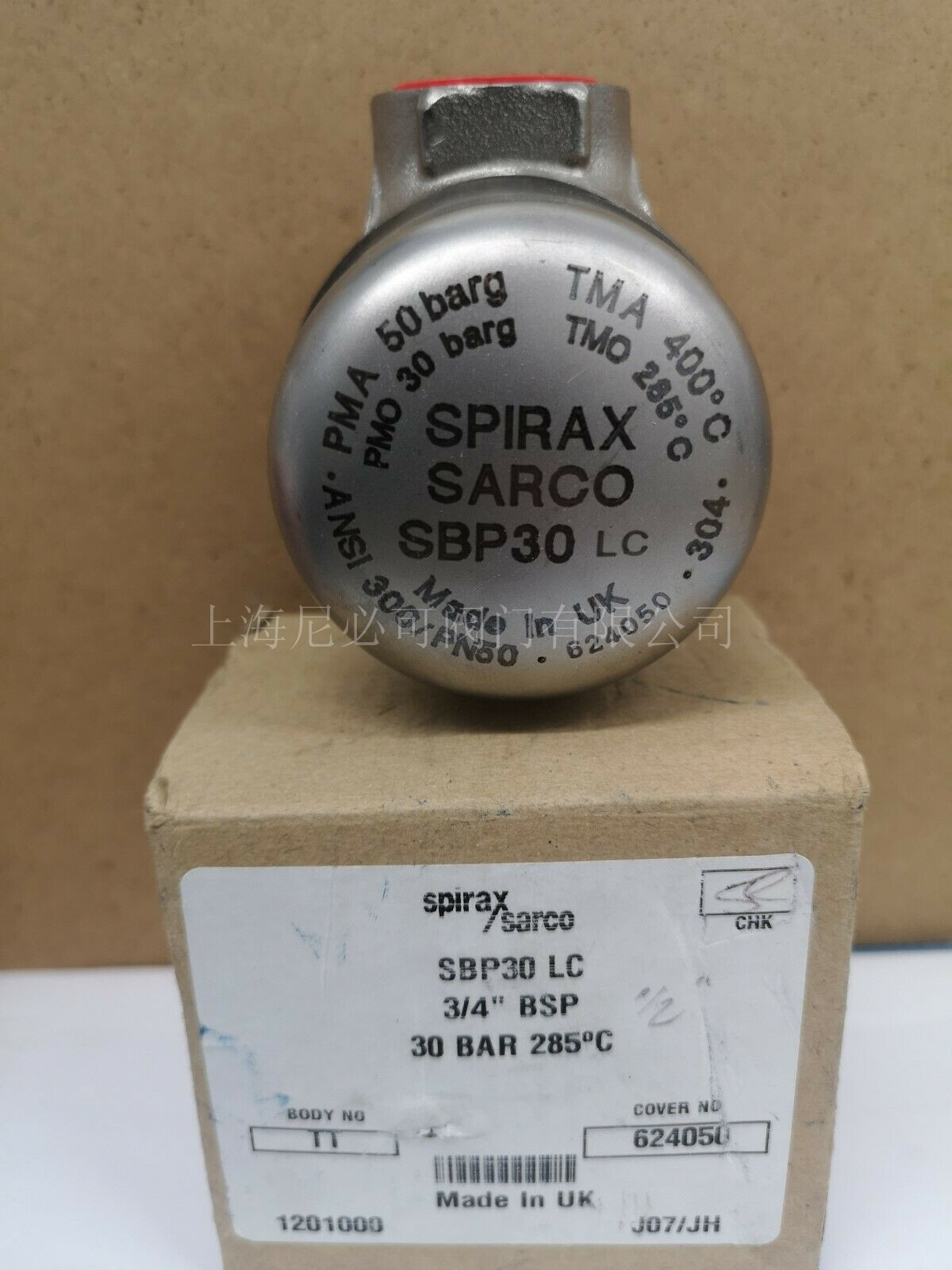

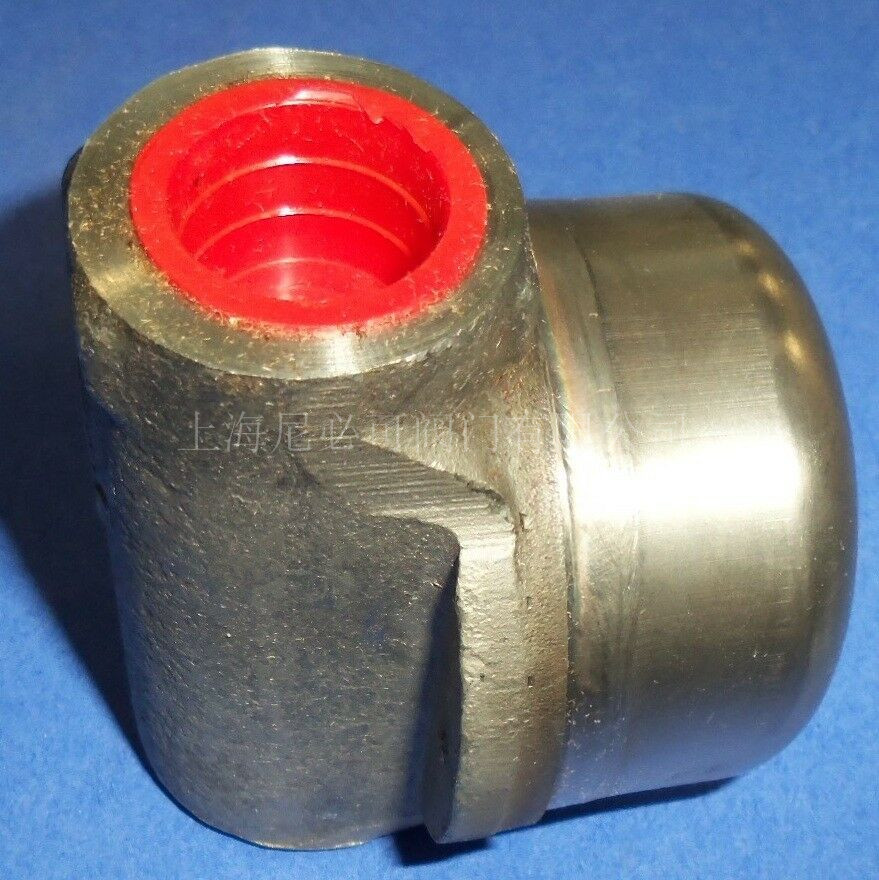

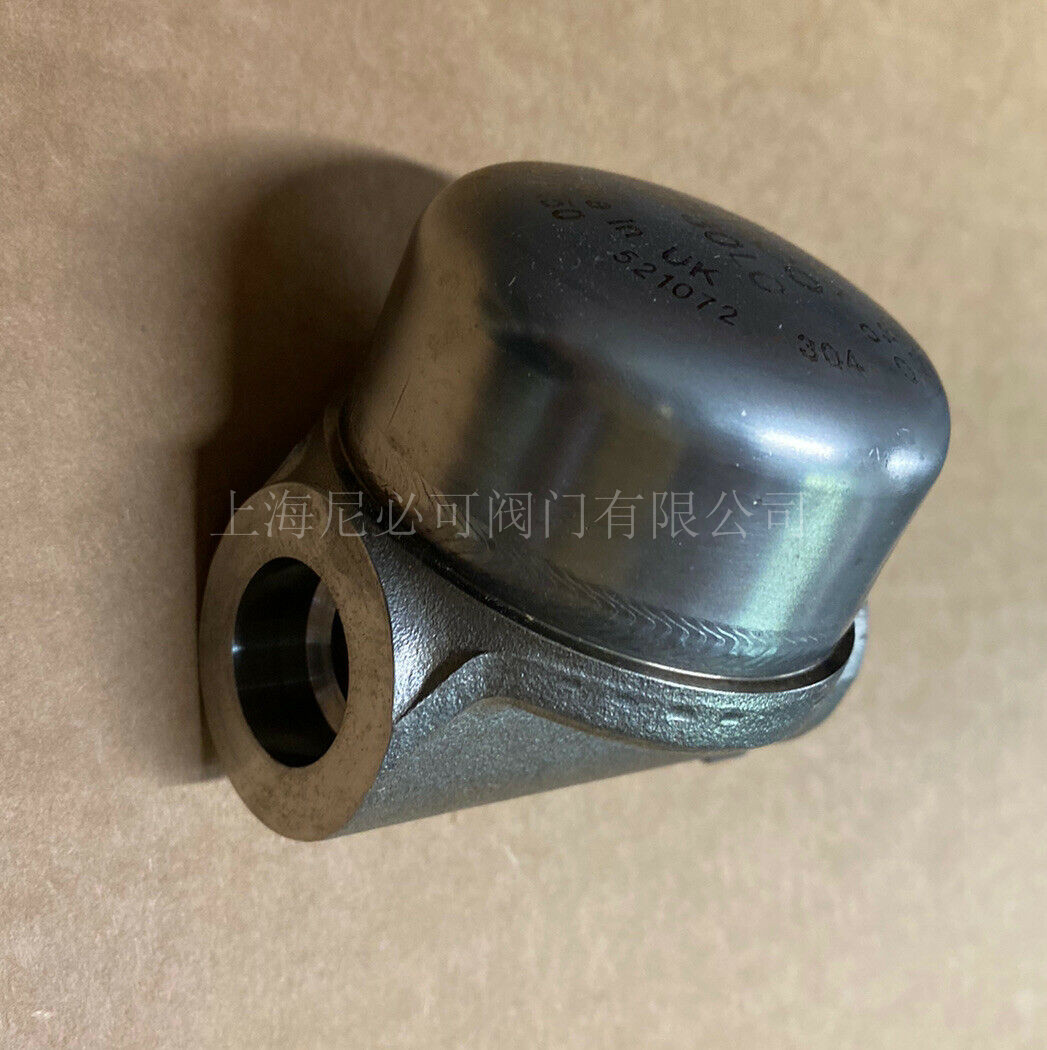

SBP30密斯派莎克疏水阀封型压力平衡式热静力蒸汽疏水阀，不锈钢材质
直型连接，抗水锤，可供以下型号
注：订货时请注明填充液类型。
填充液和工作特性
标准型疏水阀的填充液囊为‘STD’型，在低于蒸汽饱和
温度12℃时疏水。
选项，疏水阀也可提供低温‘SUB’型填充液囊，在低于
蒸汽饱和温度24℃时疏水。
口径和管道连接
?"和?"螺纹BSP或NPT。
?"和?"承插焊BS 3799/ANSI B16.11(Schedule 80管)。
DN15和DN20标准法兰ANSI B16.5 Class 150，ANSI 300,
BS 4504, DIN PN40, PN25和PN16。
限制条件(ISO 6552)
设计条件 ANSI 300
PMO - 工作压力 30 bar g
TMO - 工作温度 285℃
PMA - 允许压力 50 bar g
TMA - 允许温度 400oC
冷态水压试验压力 75 bar g
标准
阀盖（法兰）采用TIG工艺焊接到阀体上。焊接工艺符合
ASME IX部分和BS EN288标准。
SBP30，低排量不带止回阀，
‘STD’型填充液囊
SBP30LCV，低排量带止回阀
SBP30H，高排量不带止回阀
SBP30HCV，高排量带止回阀
标准型
也可提供
安全信息压力
疏水阀维护前，应考虑管路中是否有压力。因此，维修前应确保已切断压力并安全通向大气。这可通过安装斯派莎克泄压阀DV实现（详见相关产品资料）。即使压力表读数为零也不要认为系统已被泄压。
温度
管道截止后应留有一定的时间，使温度降至环境温度以防止。同时应穿防护服（包括防护眼镜）。
安装
疏水阀应水平安装，确保液囊处于水平位置且阀盖位于顶部，疏水阀上游应有冷却段。当使用电弧焊连接疏水阀到管道上时，无需将液囊取出。为方便维修和更换，疏水阀上下游应安装合适的截止阀。安装前去除所有的包装件。
安装后缓慢打开截止阀直至达到正常工况并检查是否泄漏。
维修
维修时应遵守安全操作规程。疏水阀无备件，维修时应更整个阀，维修后缓慢打开截止阀并检查是否泄漏。
处理
本产品可循环使用，处理得当不会对环境造成危害。
订购说明
例:1-?"斯派莎克SBP30密封型压力平衡式蒸汽疏水阀，BSP螺纹连接，‘STD’型液囊，低于饱和蒸汽温度12℃疏水。
