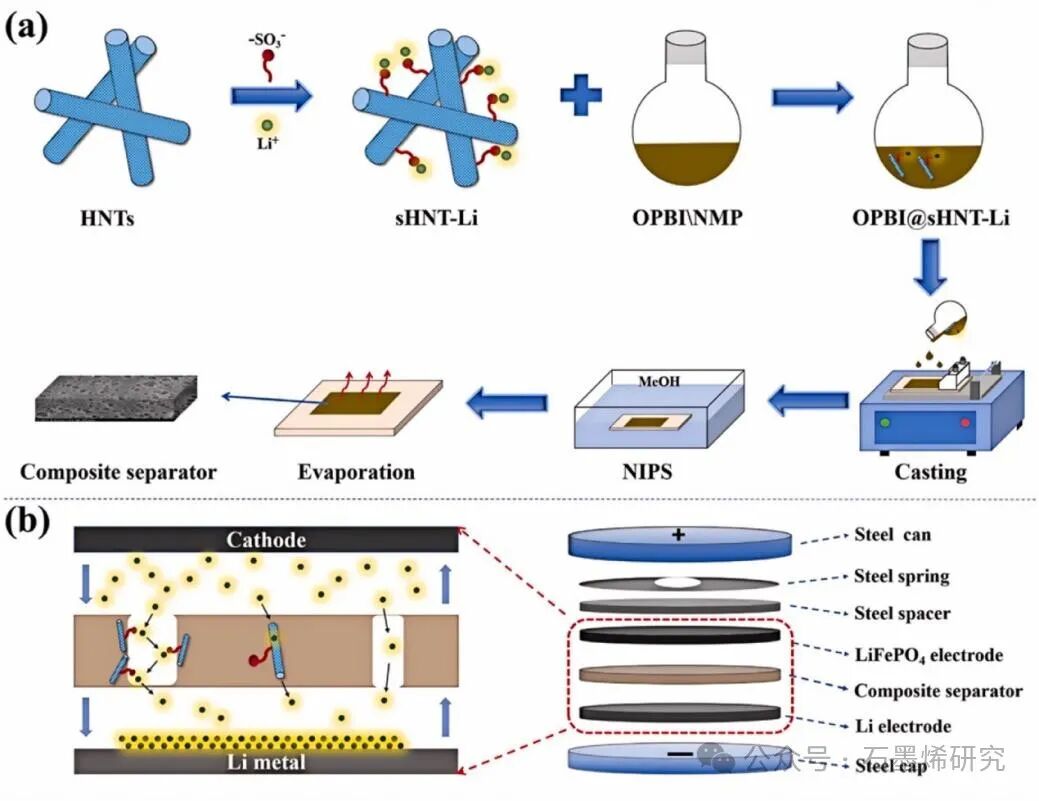

图 1. （a）OPBI@sHNT-Li复合隔膜的制备过程（b）OPBI@sHNT-Li复合隔膜在电池内部的作用机理。

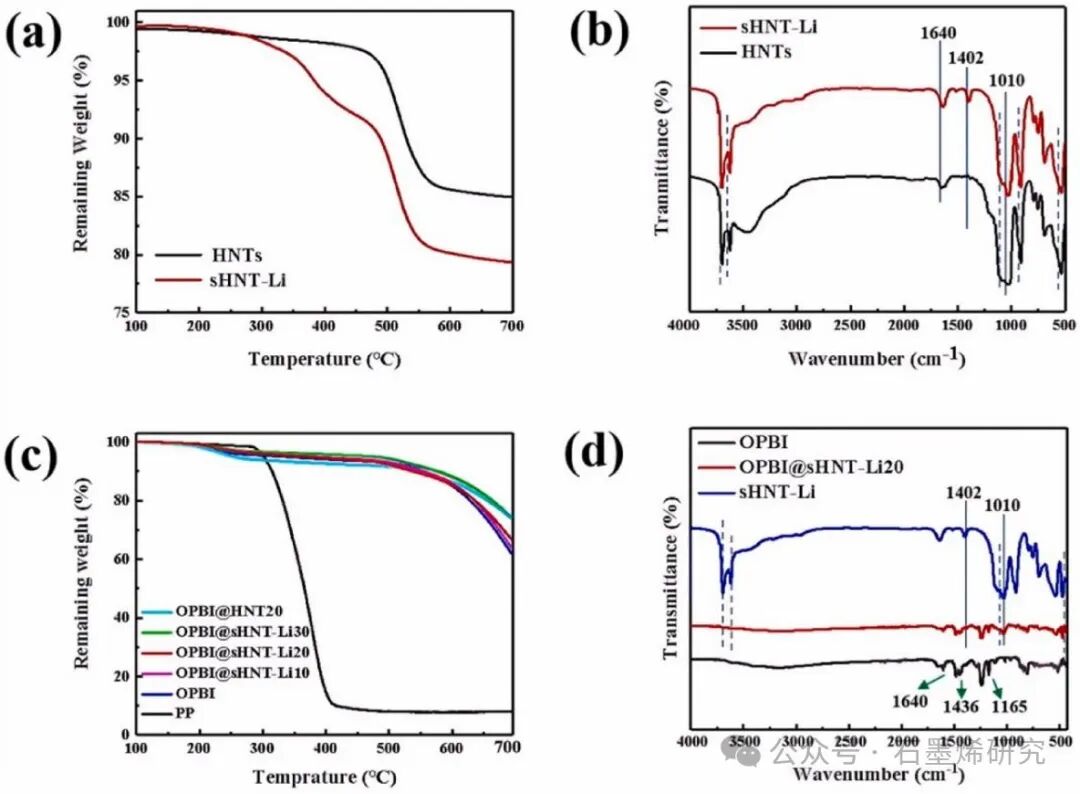

图 2. （a）HNTs、sHNT-Li的TGA曲线和（b）FT-IR光谱；（c）隔膜的TGA曲线；（d）OPBI、OPBI@sHNT-Li20隔膜和sHNT-Li的FT-IR光谱。
图3. 隔膜的 (a-c, j-l) 顶面、(d-f, m-o) 底面和 (g-i, p-r) 横截面的 SEM 图像。

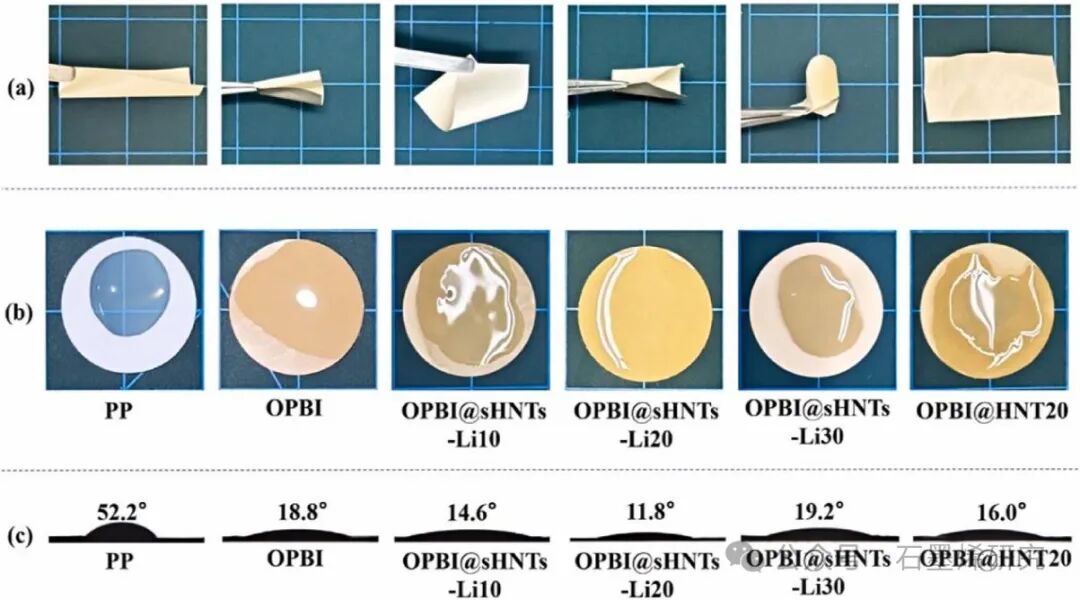

图 4. （a）OPBI@sHNT-Li20复合隔膜的折叠、弯曲、扭曲和恢复图像；（b）电解质润湿图像和（c）隔膜的接触角图像。

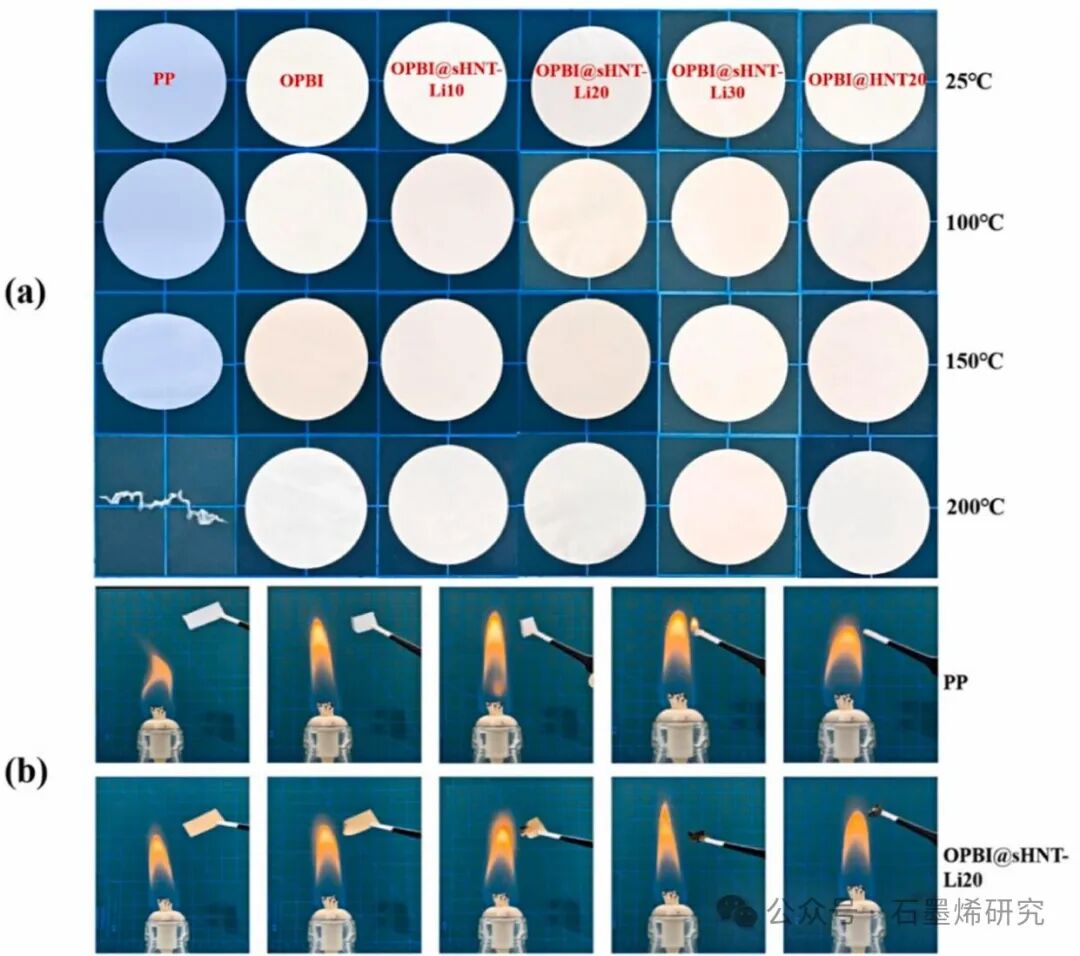

图 5. （a）隔膜在不同温度下放置1小时后的图像；（b）隔膜燃烧实验。

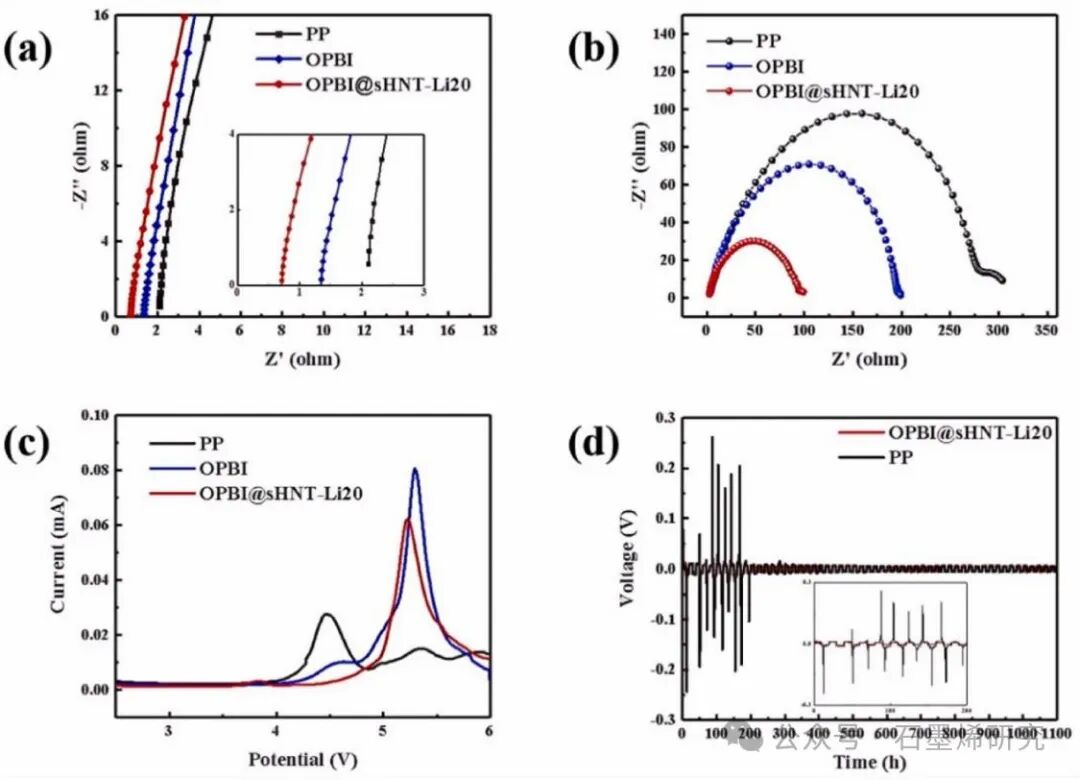

图 6. （a）隔膜夹在两块钢板之间组装的电池的交流阻抗；（b）夹在两个锂电极之间的对称电池隔膜的界面电阻；（c）隔膜夹在 LiFePO4 正极和钢板之间组装的电池的 LSV；（d）Li/隔膜/Li 的锂沉积/剥离循环稳定性。

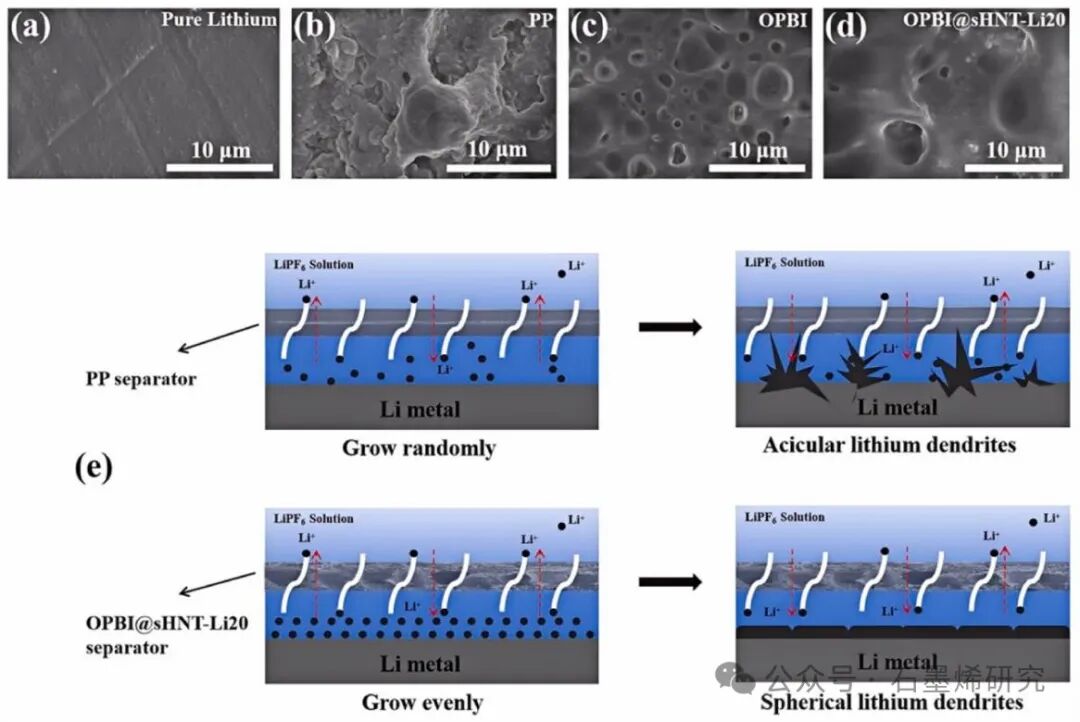

图 7. (a) 纯锂板的 SEM 图像；(b d) 电池经过 200 次循环后获得的锂阳极 SEM 图像；(e) 电池内锂枝晶生长的示意图。

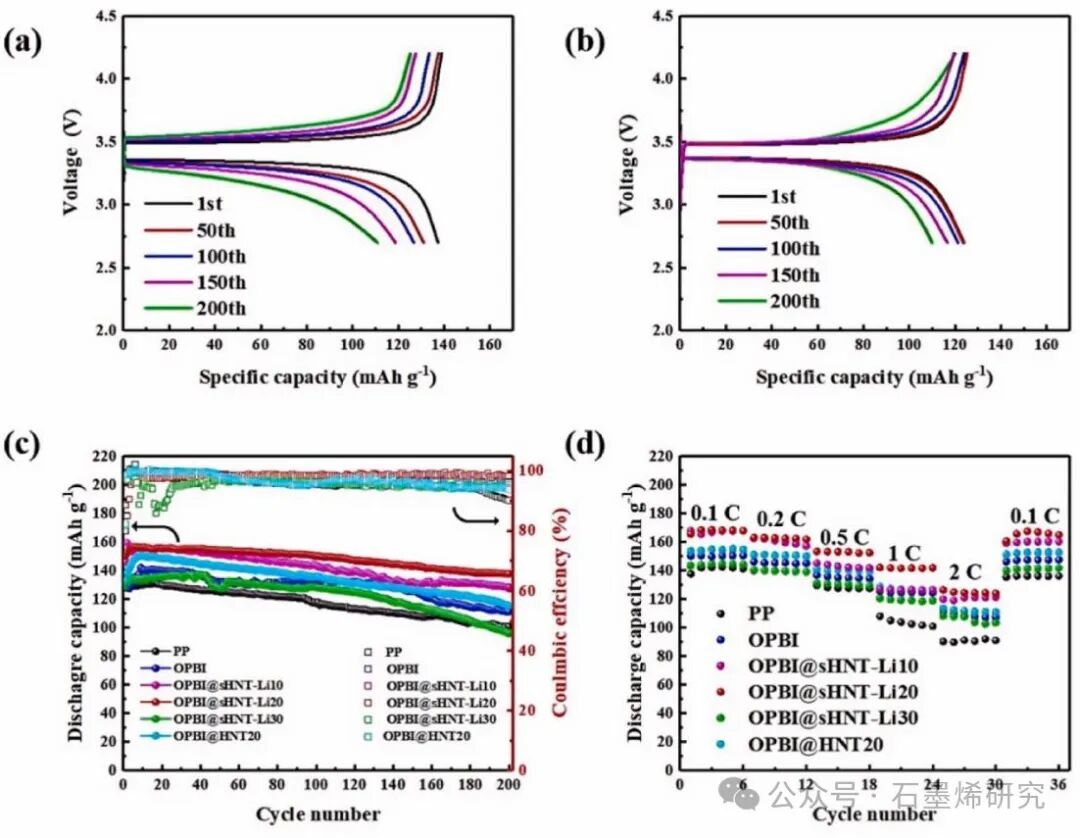

图 8. 使用 (a) PP 和 (b) OPBI@sHNT-Li20 隔膜组装的电池的充放电曲线；(c) LiPO4/Li 电池的循环性能和 (d) 倍率能力。

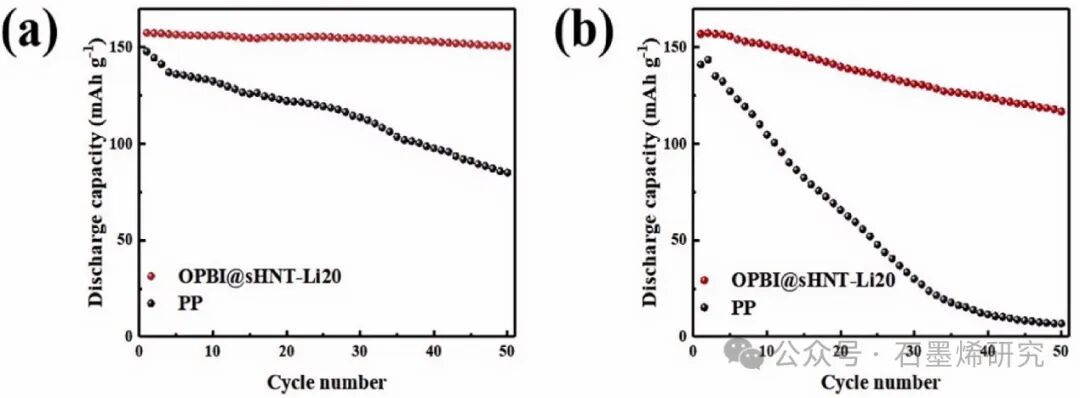

图 9. 用 PP 和 OPBI@sHNT-Li 隔膜组装的电池在（a）50 °C、0.5 C 和（b）90 °C、0.5 C 下的循环稳定性。
相关科研成果由深圳大学Lei Wang, 深圳市计量质量检测研究院电子电器检测所Bin Zhang等人于2024年发表在Journal of Membrane Science（https://doi.org/10.1016/j.memsci.2024.123417）上。原文：Multi-channeled halloysite nanotube-blended polybenzimidazole separators for enhancing lithium-ion battery performance
opbi原文链接：https://doi.org/10.1016/j.memsci.2024.123417
