————以点灯为例，学会自己配置功能、DEBUGdebug灯
????????本文以点灯配置为例，手把手教学单片机标准库和HAL库功能配置。学会本文配置的思考逻辑，可以举一反三，将GPIO替换成所需要的引脚模式即可。(具体的点灯代码实现在点灯一，请去主页找合集）
? ? ? ? STM32保姆级教程合集会一直更新，更新频率在一周或两周更一次，大家可以先收藏。
????????从前面我们了解到：为了点亮STM32C8T6板载LED，我们需要配置PC13的GPIO（具体请看认识嵌入式板子）。从板子原理图我们可以知道，在画板子的时候，就给板载LED灯预留了一个引脚与灯连接，我们通过看板子原理图就可以知道具体的引脚是哪个从而进行配置。
????????那么，如果我们外接一个LED灯泡到板子上，我们应该怎么去配置呢？
????????首先，要从点亮一个灯的原理去考虑:LED需要接入引脚的高低电平，从而实现灯的亮灭。（具体看点灯一）同理，外接LED也需要接入一个控制输出高低电平的引脚，所以我们要配置GPIO。其次，具体配置哪个引脚的GPIO，需要对照你所用的芯片的数据手册来找；

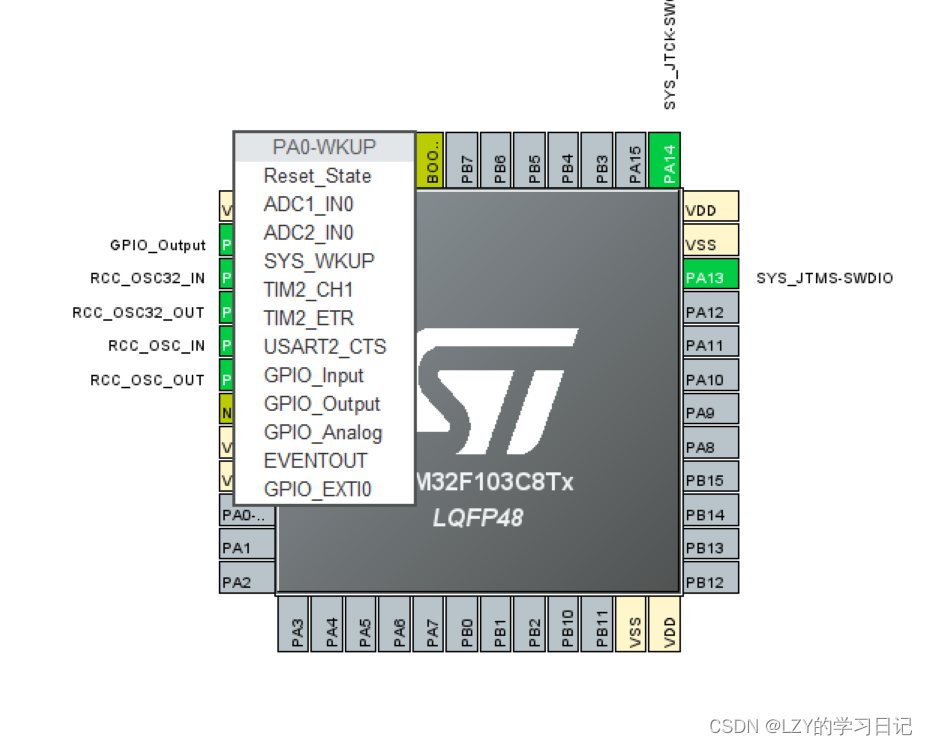

????????或者看CubeMx的图：只要这个引脚有GPIO相关功能且没被别的功能占用，就可以配置。

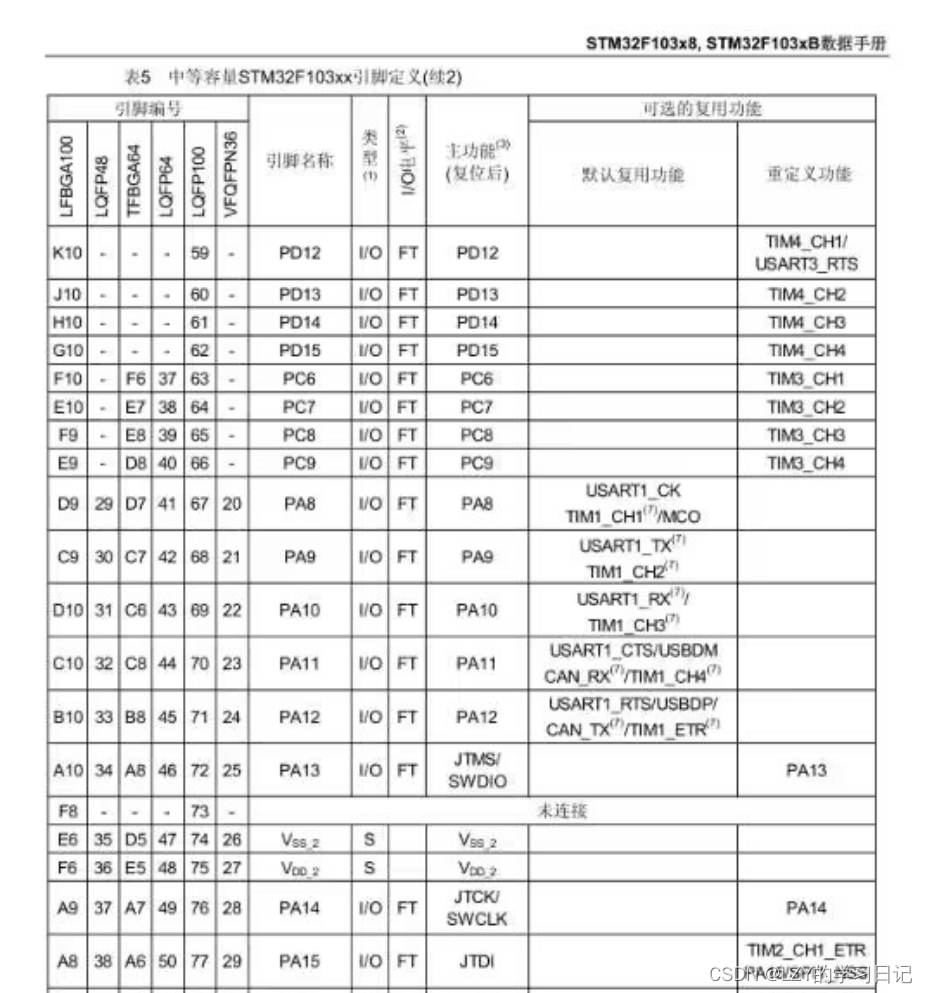

图1 官方数据手册引脚部分截图
图2 引脚功能查看示意图
????????点灯一提到:初始化有三个固定成分，下面讲解如何配置三个固定成分。
????????PIN（引脚）：本文第一部分引脚配置讲过：看自己芯片引脚功能介绍去配置。
????????SPEED（频率）：就是所用引脚的电平检测频率，频率越高越精确，所以一般情况下就是你手中板子能配置的最高频率，STM32C8T6就是50MHZ。
????????MODE（引脚模式）：这里点灯为输出。引脚模式常用的有上拉输入、下拉输入、浮空输入；推挽输出、开漏输出。根据你要实现的功能选择适合的引脚模式，下面具体介绍这几种模式：

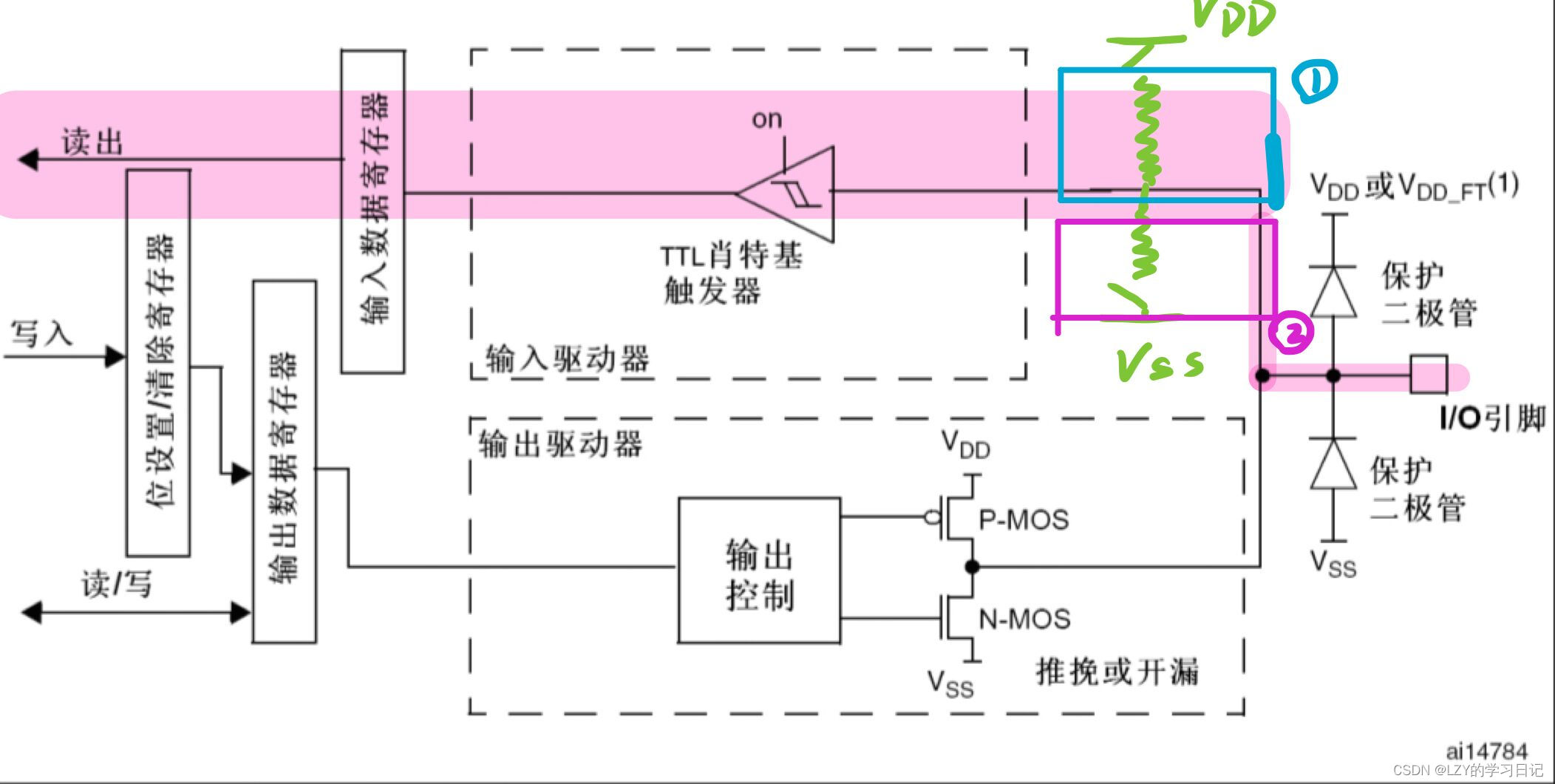

图3 输入模式电路图
????????图3所表明的粉色线路为输入模式线路：CPU读入从IO口输入的数据。输入模式有三种电路情况分别是上拉输入（①导通②断开）、下拉输入（②导通①断开）、浮空输入（①②都断开）。
????????三种模式的物理意义是给IO口一个输入电平的高低：上拉输入就是输入高电平，下拉输入就是输入低电平（注意，此时的高低电平是一个模拟量，不稳定）TTL触发器就是一个阈值的作用：高于上限输出为高，低于下线输出为低（也就是把不稳定的模拟量转化为稳定的数字量）。IO口的高低电平被写入到输入数据寄存器中，CPU从寄存器中读取数据即可知道IO口的状态。

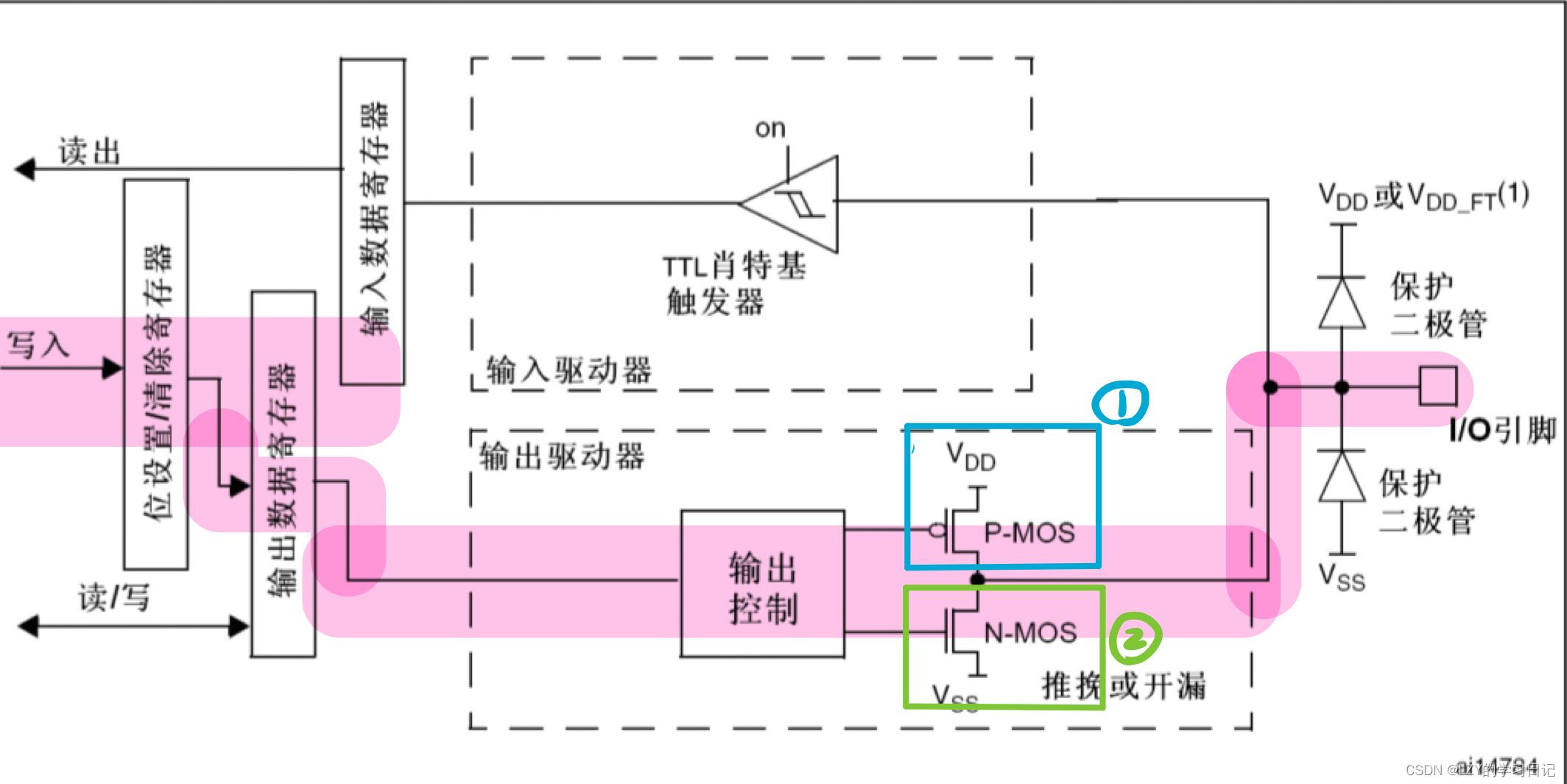

图4 输出模式
????????输出模式就是CPU控制IO口输出的高低电平。输出模式大体分为两种：推挽模式、开漏模式。
? ? ?推挽模式时①②都有效，数据寄存器为1 时①导通②断开，输出为高电平；数据寄存器为0 时②导通①断开，输出为低电平。（高低电平都有驱
动能力）
????????开漏模式时只有②有效，如果输出数据寄存器为1，上拉电阻连接5V，输出高电平；如果输出数据寄存器为0，②直接连接VSS，输出低电平。（只有低电平有驱动能力，一般应用在IIC，避免各个设备互相干扰）
debug灯????????相信写过C语言的同学都知道，在你第一次编译写完的程序时大概率是有报错的，这个时候就要对着它提供的报错信息去修改。嵌入式也是一样 debug灯，keil在编译之后也会有报错提示，但是当编写一个比较大的工程文件时，很多情况即使编译0警告0错误的代码下载到板子里还是不能完成预期效果，因为keil的编译提示的是语法错误，语法没错不能代表配置和书写的逻辑没错。所以有一个新工具--DEBUG：他是根据单片机工作的逻辑步进的带你去检查你s代码在配置方面逻辑是否有问题，它是以后进行项目调试很重要的工具。
注意:要先排除硬件连接、通讯协议是否一致的问题之后再进行软件调试！

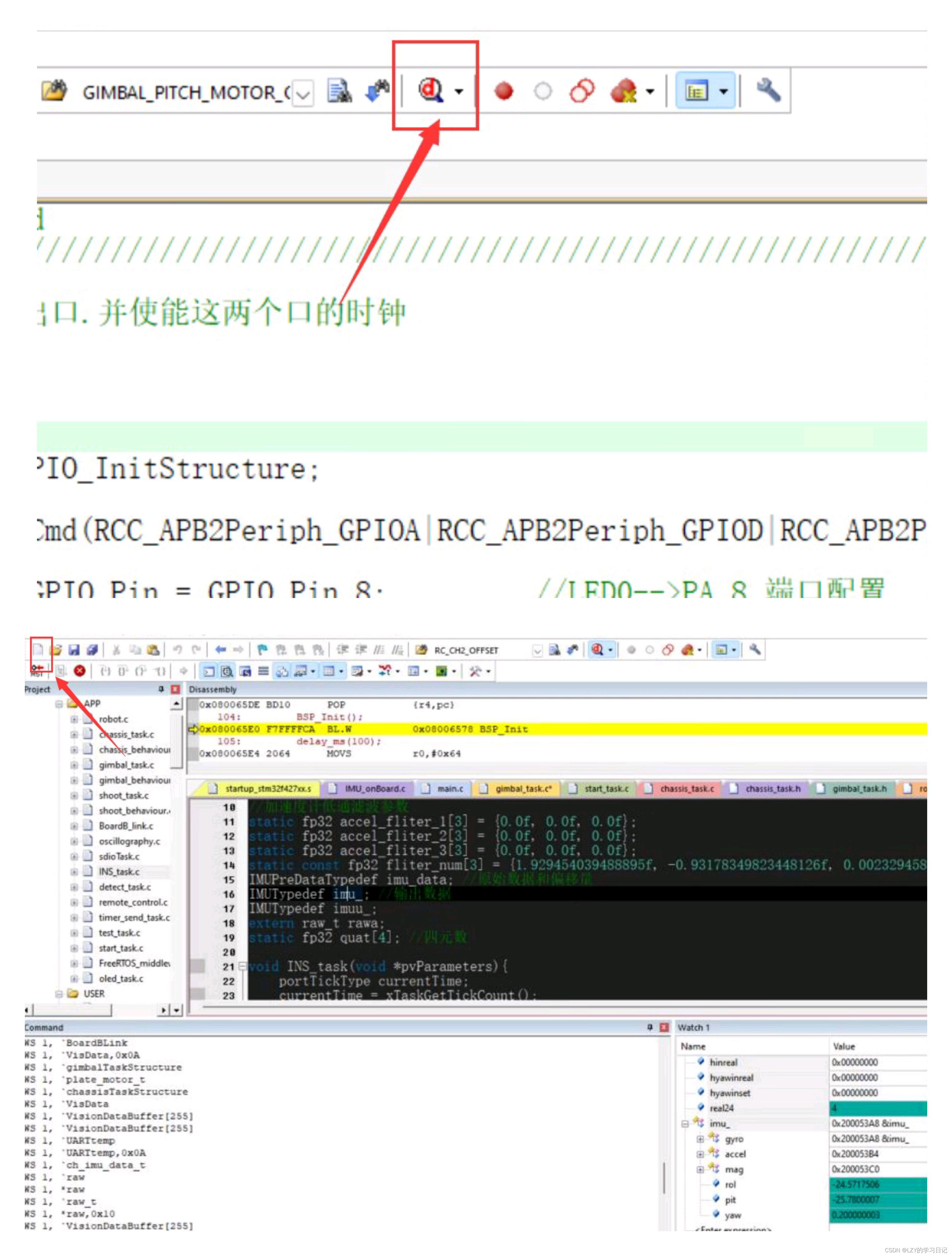

图5 进入DEBUG方式
如图5所示就是DEBUG的进入方式，先点红色的”d”，再点左上角框起来的“运行”，让你的工程跑起来。
????????首先，按照时钟、中断、初始化的顺序来检查你工程的基础配置有没有问题。然后，如果基础配置没有问题再看语句之间的运行逻辑：可以步进的跟着DEBUG去检查工程语句的逻辑关系是否和你想象中的运行顺序一样。或者，你写的代码没错误，实物也确实有效果，但是不是你的目标效果，那你可以DEBUG看它具体的值：在”Watch”窗口看所需参数的值是否合法（比如int这种确定类型的值是否超出范围；应该是非负数的值运算时出出现了错误导致数值跑飞；函数传递或者通讯时类型是否一致等等，大家慢慢积累经验)。

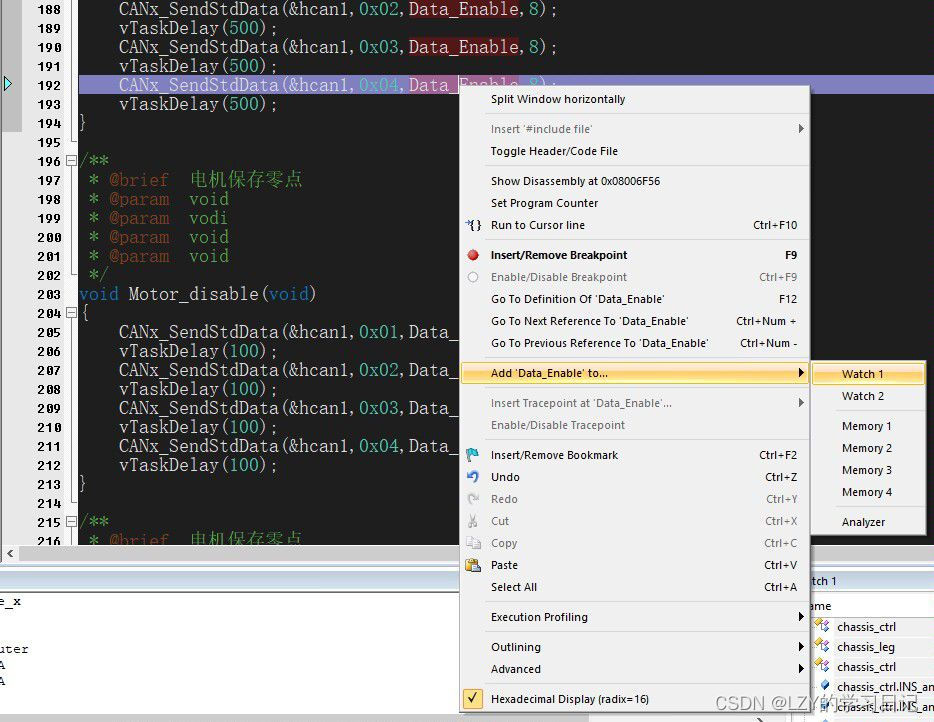

????????如果你所需要看的变量值在DEBUG的窗口中没有那需要你自行选中变量，右击选择添加到”Watch”窗口中，如图6所示：
图6 添加变量方式
