1、星型-三角型降压启动的接线方式

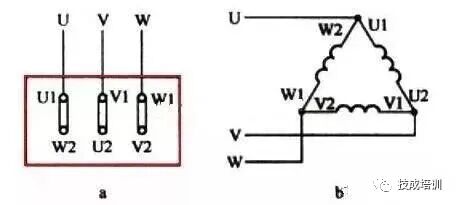

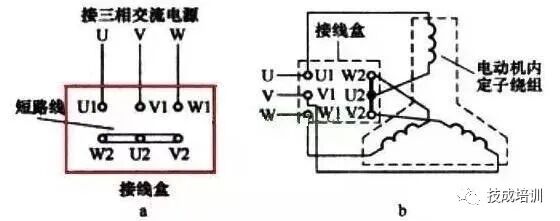

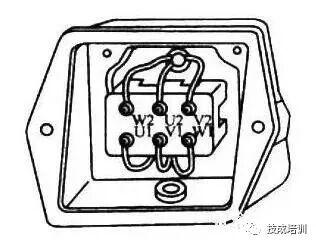

三相异步电动机接线盒有U1、U2、V1、V2、W1、W2工6个接线端，如图1所示。当U2、V2、W2三端连接在一起时，内部绕组就构成了星型连接，如图2所示；当U1、W2、U2和V1、V1、W2两两连接在一起时，内部绕组就构成了三角型连接，如图3所示。若三相电源任意两相之间的电压是380V，当电动机绕组接成星型时，每个绕组上的实际电压值为 380/=220V；
当电动机绕组接成三角型时，每个绕组上的电压值为380V。由于绕组接成星形时电压降低，相应流过绕组的电流也减小(约为三角型接法的1/3)。
▲图3
星型-三角型降压启动控制电路就是在启动时将电动机的绕组接成星型，启动后再将绕组接成三角型，容电动机全压运行。当电动机绕组接成星型时，绕组上的电压低、流过的电流小，因而产生的力矩也小，所以星型-三角型降压启动只适用于轻载或空载启动。
2、星型-三角型降压启动电路

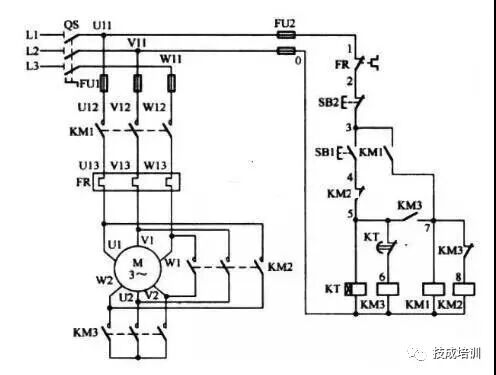

星型-三角型降压启动电路如图4所示，该电路采用时间继电器来自动控制切换。星型-三角型降压启动电路工作原理分析如下：
▲图4星型-三角型降压启动电路

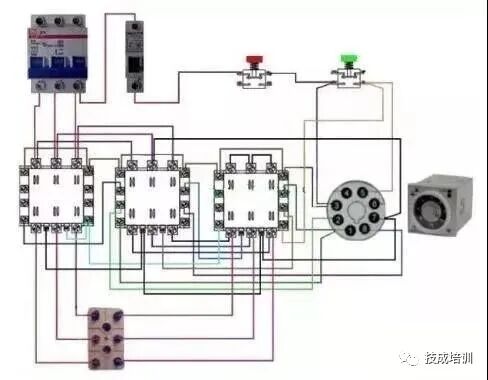

▲图5星型-三角型降压启动电路元件实物连线图
①闭合电源开关QS
②星形降压启动控制
按下启动按钮SB1→接触器KM3线圈和时间继电器KT线圈均得电→KM3主触点闭合、KM3常开辅助触点闭合、KM3常闭辅助触点断开→KM3主触点闭合，将电动机绕组接成星型；KM3常闭辅助触点断开使KM2线圈的供电切断；KM3常开辅助触点闭合使KM1线圈得电→KM1线圈得电使KM1常开辅助触点和主触点均闭合→KM1常开辅助触点闭合使KM1线圈在SB1断开后继续得电；KM1主触点闭合使电动机U1、V1、W1端得电，电动机星型启动。
③三角型正常运行控制
时间继电器KT线圈得电一段时间后，其延时常闭触点断开→KM3线圈失电→KM3主触点断开、KM3常开辅助触点断开、KM3常闭辅助触点闭合→KM3主触点断开，取消电动机绕组的星型连接；KM3常闭辅助触点闭合，使KM2线圈得电→KM2线圈得电使KM2常闭辅助触点断开、KM2主触点均闭合→KM2常闭辅助触点断开，使KT线圈失电；KM2主触点闭合，将电动机绕组接成三角型方式，电动机以三角型连接正常运行。
④停止控制
按下停止按钮SB2→KM1、KM2、KM3线圈均失电→KM1、KM2、KM3主触点均断开→电动机因供电被切断而停转。
⑤断开电源开关QS
【提示】现场在连接电缆时，务必将电动机接线盒内各端子上的短接片取掉！
