LCR数字电桥是用来测量电感、电容、电阻参量的仪器，通常包含Z，Y，θ，Rs，Rp，X，G，B，Ls，Lp，Cs，Cp，Q，D等测量项目。1、什么是电桥
电桥是指用比较法测量各种量（如电阻、电容、电感等）的仪器。最简单的是由四个支路组成的电路。各支路称为电桥的“臂”。常用的有惠登斯电桥和凯尔文电桥。麦克斯韦一维恩电桥：这是一个利用已知电容来测定电感的电桥。
海氏电桥：这个电桥也是利用电容来测定电感的，并适用于测量Q值高的电感线圈。
电容电桥：这是一种最简单的测量电容的电桥，也是某些成品电桥所选用的测量电容的桥路（如QS18A型万能电桥）。
lcr数字电桥
万能电桥：万能电桥具体到测量某一个元件，就是某一种电桥。所谓万能只是在制造时把多种电桥电路综合在一起而已，基本的原理电路是相同的。比如要测量电阻，通过转换开关的转换，最终测量时还是惠斯登电桥。
2、电桥的原理
电桥电路是电磁测量中电路连接的一种基本方式。由于它测量准确，方法巧妙，使用方便，所以得到广泛应用。电桥电路不仅可以使用直流电源，而且可以使用交流电源，故有直流电桥和交流电桥之分。直流电桥主要用于电阻测量，它有单电桥和双电桥两种。前者常称为惠斯登电桥，用于1～106Ω范围的中值电阻测量；后者常称为开尔文电桥，用于10-3～1Ω范围的低值电阻测量。相邻桥臂的电阻有大小相等、符号一致的变化，或相对桥臂的电阻有大小相等、符号相反的变化，不影响电桥的输出。相邻桥臂的电阻有大小相等、符号相反的变化，或相对桥臂的电阻有大小相等、符号一致的变化，则电桥的输出加倍，即电桥的灵敏度提高为原来的两倍。若相邻桥臂的电阻有大小相等、符号相反的变化，而相对桥臂的电阻有大小相等、符号相同的变化，则电桥的输出将增加三倍，即电桥的灵敏度提高为原来的四倍
3、数字电桥能干什么？
能够测量下列电学参量：
4、使用教程
第一步：开机预热，大概10min
第二步：线路连接

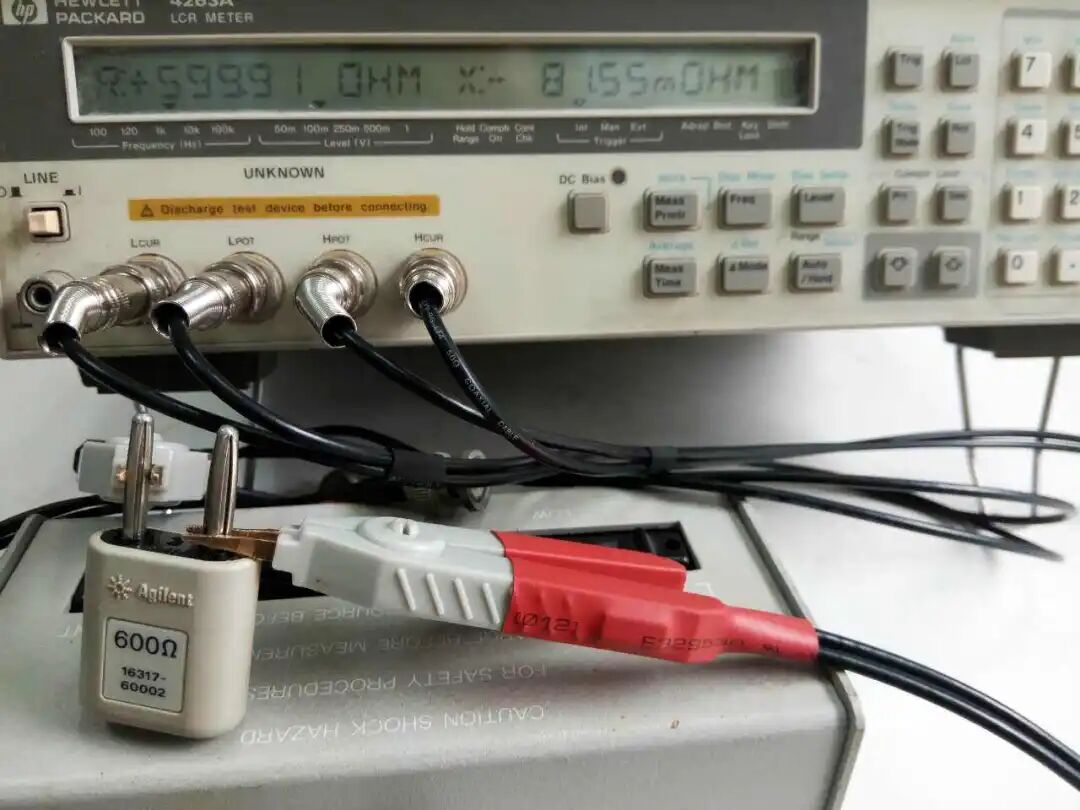

仪器具有四个测试端（HD、LD、HS、LS），每个测试端均有屏蔽层与机壳相连，也可称之为五端测试。屏蔽地端的作用在于减小对地杂散电容的影响和降低电磁干扰。测量时HD、HS与LD、LS应在被元件上连接，形成完整的四端测量，以减小引线及连接点对测试结果的影响（尤其是损耗）。特别是在对低阻抗元件进行检测时，应将驱动端与检测端分开连接至元件的引线端以防止引线电阻加入被测阻抗换句话说，HD、HS与LD、LS不能连接后再与被测元件引线端相连接告则将变成两端测量而增加测量误差
lcr数字电桥 lcr数字电桥

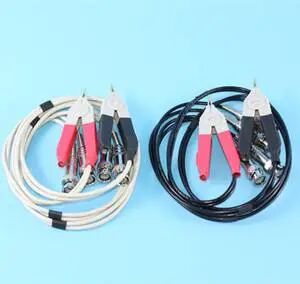

HD与LD连接双头同色线，HS与LS连接双头同色线，再连接被测件的两端
注意：测试时把两条线绕成双绞线，提高抗干扰能力。
第三步：清零校准
为保证仪器的测量准确度，清除测量夹具或测量导线及测试端的杂散电容，电感及引线电阻对测量准确度的影响，必须对仪器进行清零，仪器清零有短路与开路清零，一般情况下应对电容进行开路清零，对电感、电阻进行短路清零。仪器清零时，一次对所有频率进行清零，若清零底数远远小于所测元件值，则可以不清零。而当环境发生改变时，则应重新进行清零。注意清零完成后应该保持测试导线的形态与清零时一致，短路清零时不要使HD、HS和LD、LS直接连在一起，应将测试端使用短路片或裸铜线连在一起。而不正确的清零则影响仪器的测量结果。清零进入时显示CLEARPROCE，结束时显示CLEAREND。清零一次所需时间大约在16S以内，若长时间等待，则清零出错请重新开机。当改变测量参数时将取消清零状态，当改变电平时请重新清零第四步：进行测试
第五步：结束关机
5、数字电桥供应商
LCR数字电桥 主要运用于元器件测试，测量器件电阻，电容，电感，Q值等技术参数，LCR电桥主要分为手持式电桥和台式电桥，选购电桥时主要关注以下的指标:LCR数字电桥的价格和测试频率、测试基本精度及功能多少成正比。
LCR数字电桥根据被测器件需要的频率、电平进行主机选型；LCR数字电桥根据被测器件是否需要直流偏置，选配偏压盒、偏流盒；常州同惠电子股份有限公司成立于1994年，是一家集研发、制造、营销于一体的省级高新技术企业。目前，同惠可以提供电子元器件测试、数字示波器、台式万用表、安规测试仪器、电子测试系统等五大类一百余个型号的电子测量仪器。
杭州精测电子有限公司创立于2002年，是一家集研发、制造、营销为一体的民营科技型企业，公司座落在风景秀丽的西子湖畔。精测公司自创立之初就注重对高科技产品的投入，揽聚高科技人才，致力于国内测控仪器行业的高端前沿。经过攻关，成功研发了高科技含量：JC1000/JC2000系列数字存贮示波器，具有很高的性价比。安捷伦科技有限公司是一家多元化的高科技跨国公司，它于1999年从惠普研发有限合伙公司中分离出来，主要致力于通讯和生命科学两个领域内产品的研制开发、生产销售和技术服务等工作。安捷伦的化学分析业务主要提供气相色谱，气相色谱-单四级杆质谱、串联四级杆质谱、四级杆飞行时间质谱等高端设备，2009年收购瓦里安后，安捷伦整合了光谱产品线与化学分析业务及其真空设备，并在无机领域中提供ICP，ICP-MS等产品，目前ICP-MS销量全球第一。生命科学业务提供的产品包括业内熟知的液相色谱，液相色谱质谱等仪器，收购瓦里安后整合其核磁共振业务，安捷伦成为全球三大核磁供应商之一，其余两个供应商分别为美国的布鲁克和日本的日本电子。福禄克
福禄克（Fluke）公司隶属于丹纳赫（Danaher）集团。是世界电子测试工具生产、分销和服务的领导者，成立于1948年，已授权的分销商遍布世界100多个国家，雇员约2400人。福禄克（Fluke）公司是世界电子测试工具生产、分销和服务的领导者。福禄克公司于1948年成立，作为丹纳赫集团的全资子公司，福禄克是一个跨国公司，总部设在美国华盛顿州的埃弗里德市，工厂分别设在美国、英国，荷兰和中国。销售和服务分公司遍布欧洲、北美、南美、亚洲和澳大利亚。福禄克公司已授权的分销商遍布世界100多个国家，雇员约2400人。
日置电桥
日置电机株式会社（HIOKI）自1935年成立以来，经过不断地发展壮大，现已确立了在先进测试测量工艺技术研发及制造领域的国际性重要地位。HIOKI的目标很明确：在环境保护的前提下，促进社会的发展。作为一名值得信赖的生产者与社会成员，HIOKI希望通过绿化、奖学金制度、赞助少儿体育队等活动，为当地社区文化和教育事业的发展做出贡献。固纬电子（苏州）有限公司，是台湾固纬电子实业股份有限公司在中国大陆设立的子公司。固纬电子，创立于1975年，主要生产电子测试仪器，是台湾创立最早且最具规模之专业电子测试仪器大厂。固纬创业团队开创以电源供应器起家，以量测技术为核心，专注精密电子量测仪器研发，并开创国人自制电子测试仪器的先河，开发出国内第一台液晶数位式示波器，也是台湾唯一有能力产制数位示波器及频谱分析仪的厂商！固纬电子从单一系列电源供应器的产品研究开发到多元化产品之专业研发、代理、行销，成为台湾规模最大，产品最齐全之专业电子仪器制造厂，除了提供了国内产业界及学术教育更优质、更经济实惠的量测解决方案外，也在全球量测仪器市场中占有一席之地。除此之外，固纬电子对产品品质严格把关，1993年通过ISO9002国际认证并荣获国家磐石奖，2000年成为股票上市公司。长久以来，固纬电子对电子量测技术的有杰出表现，使其产品获得许多的奖项与深受国内外客户的赞赏与推荐。深圳市山顶智能仪器有限公司始创于2006年，是新兴的高科技民营企业，本公司专业研发生产智能仪器的专业公司。
